特征平倒角铣削

可使用“特征平倒角铣削”页面在刀具的轴向和径向方向上指定切削范围。

轴向

系统将沿轴向生成多重切削。

由毛坯、平倒角特征或切削次数定义的限界。

下切步距

范围 - 选择如何计算多个路径的限界。

• 切削次数 - 输入数字以限制路径数。
• 平倒角范围 - 加工平倒角的总高度。
• 毛坯范围 - 加工刀具开始位置与毛坯末端之间的距离。

额外深度 - 为刀具路径范围指定平倒角上方和下方的额外距离。

注： 仅当为“范围”选择“平倒角范围”时，此选项才可用。

下切步距 - 输入连续路径之间的最大距离。

从刀具复制下切步距 - 单击此按钮可通过激活的刀具切削数据加载轴向切削深度。轴向切削深度是沿刀轴测量的。

注： 如果手动输入该值，则按钮会变为 。

刀具位置 - 选择刀具相对于平倒角的位置。

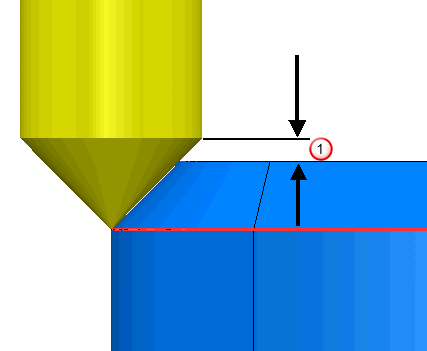

• 刀轴深度 - 刀具延伸到平倒角顶部上方的距离。



  - 刀轴深度

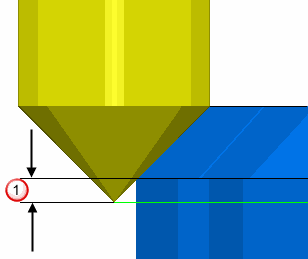

• 底部轴向深度 - 刀具延伸到平倒角底部下方的距离。



  - 底部轴向深度

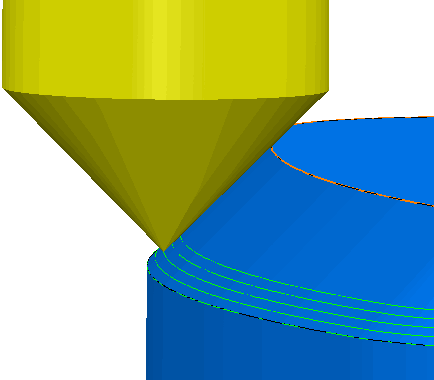

• 标距直径 - 刀具在平倒角上的接触点处的有效刀具直径。



  - 标距直径

注： 这些选项仅在您为“范围”选择“切削次数”或“毛坯范围”时才可用。

半径

系统将沿径向生成多重切削。

由毛坯、平倒角特征或切削次数定义的限界。

步距

范围 - 选择如何计算多个路径的限界。

• 切削次数 - 输入数字以限制路径数。
• 平倒角范围 - 加工平倒角的总宽度。
• 毛坯范围 - 加工刀具开始位置与毛坯末端之间的距离。

额外宽度 - 为刀具路径范围指定围绕平倒角的径向额外距离。

注： 仅当为“范围”选择“平倒角范围”时，此选项才可用。

行距 - 输入单个 Z 高度处连续区域清除路径之间的距离。

从刀具复制行距 - 单击可通过激活的刀具切削数据加载径向切削深度。径向切削深度是垂直于刀轴测量的。

注： 如果手动输入该值，则按钮会变为 。

其他选项

公差 - 输入公差值以确定刀具路径准确遵循特征的程度。

切削方向 - 选择铣削技术。

从以下选项中选择“切削方向”：

• 顺铣 - 选择此选项可尽可能仅使用顺铣创建刀具路径。从刀具移动的方向查看时，刀具位于加工边缘的左侧。



• 逆铣 - 选择此选项可尽可能仅使用逆铣或仰铣创建刀具路径。从刀具移动的方向查看时，刀具位于加工边缘的右侧。



• 任意 - 选择此选项可同时使用逆铣和顺铣创建刀具路径。这将尽可能减少提刀次数和刀具移动。

余量 - 输入零件留下的材料量。单击“余量” 按钮将“余量”框分成“径向余量” 和“轴向余量”。使用这两个设置将分开的“径向余量”和“轴向余量”指定为独立的值。分开的“径向余量”和“轴向余量”值对正交零件很有用。您可以在斜壁零件上使用独立余量，但预测结果会变得更困难。

径向余量 - 输入刀具的径向偏移。进行 2.5 轴或 3 轴加工时，输入正值可在垂直壁留下材料。

轴向余量 - 输入刀具的偏移（仅在刀轴方向）。进行 2.5 轴或 3 轴加工时，输入正值可在水平面留下材料。
