对 ViewMill 仿真使用多余和过切阴影

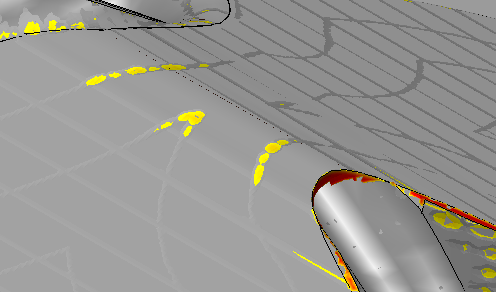

在 ViewMill 仿真中分析剩余材料的当前状态。为过切和多余材料添加阴影（相对于模型），以指示是否为刀具路径选择了最佳策略。

单击“仿真”选项卡 >“ViewMill”面板 >“剩余材料”以进入剩余材料模式。

指定如何表示已完成模型的步骤

1. 输入一个余量，以指定自模型的偏移距离，系统将自此距离测量过切和多余材料。余量为 0 时，将根据模型的曲面计算过切和多余材料。
2. 输入一个公差，以指定自模型余量的距离，达到此距离时将剩余材料视为多余或过切。
3. 单击 以选择一种颜色，系统将使用此颜色为已完成模型的公差范围内的材料添加阴影。
4. 单击 以显示或隐藏公差范围内的材料。

指定如何为多余材料和过切添加阴影的步骤

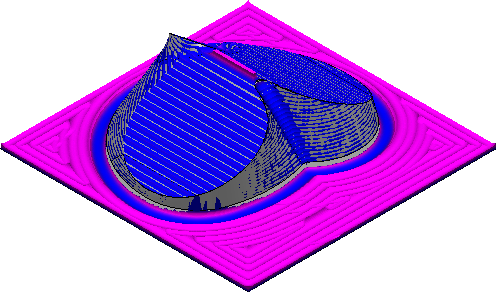

超过公差的过切和多余材料在一定范围内采用颜色编码（从次到主）。次颜色指示剩余材料达到公差。主颜色指示剩余材料达到或超过用户定义的值。系统会将主值下标识的材料调配到次颜色，以说明渐变或突变。

1. 单击 以选择次多余颜色。
2. 单击 以选择主多余颜色。
3. 使用“多余”面板中的滑块指定达到多大距离时使用主颜色为多余材料添加阴影。



   注： 最大滑块值在各种仿真状态下有所不同，它由与公差相距最远的多余材料确定。
4. 单击 以显示或隐藏超过公差的多余材料。
5. 单击 以选择次过切颜色。
6. 单击 以选择主过切颜色。
7. 使用“过切”面板中的滑块指定达到多大距离时使用主颜色为过切添加阴影。



   注： 最大滑块值在各种仿真状态下有所不同，它由自公差的最深过切确定。
8. 单击 以显示或隐藏超过公差的过切。
