“插入和编辑圆倒角”对话框

使用“插入和编辑圆倒角”对话框可在包含直线和圆弧的复合曲线中插入和编辑圆弧。

单击“曲线工具”选项卡 >“段”面板 >“插入/编辑圆倒角”以显示“插入和编辑圆倒角”对话框。

注： 必须选择仅包含圆弧和直线的复合曲线才能启用此选项。

此对话框包含以下几项：

输入半径 - 输入圆倒角的半径。

如果选择某个特定点或圆弧中心，则圆倒角仅应用于该点或圆弧。

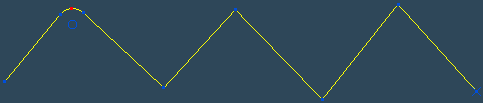

起始曲线如下：

选择一个点并输入半径将会产生：

如果不选择任何点或圆弧，则圆倒角应用于：

• 两条直线之间的任意点和任意现有圆弧跨（如果选择“已选”选项卡）。

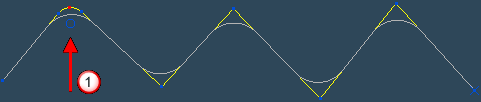

  起始曲线如下：



  在“已选”选项卡中输入半径将会产生：



  这将编辑 处的圆倒角，并在两条直线之间的点处添加圆倒角。

• 不连续相切的任意点（如果选择“所有不连续”选项卡）。

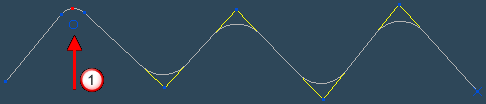

  起始曲线如下：



  在“所有不连续”选项卡中输入半径将会产生：



  系统不会更改 处的圆倒角。
