封顶已选孔

可以通过单击“孔特征设置”选项卡 >“孔”面板 >“封顶”来封顶孔。系统会尽可能使用匹配模型剩余部分的曲面来封顶孔。如果无法拟合曲面，则系统使用最佳拟合平面来封顶孔。此平面略微位于曲面内。

本例使用 Examples 文件夹中的 5axis_with_holes.dgk 模型。

1. 在“查看”选项卡 >“查看”面板 >“自”>“上(Z)”视图中，通过在孔上放置拖放方框来选择模型顶部的孔。



2. 从“孔特征设置”菜单中选择“创建孔”，以显示“创建孔”对话框。
3. 在“创建孔”对话框中：
   1. 为“自...创建”选择“模型”。
   2. 选择“按轴组合孔”。
   3. 取消选择“创建后编辑”。
   4. 单击“应用”。

   PowerMill 将识别已选孔并创建多个孔特征设置。



4. 激活孔特征设置 3。

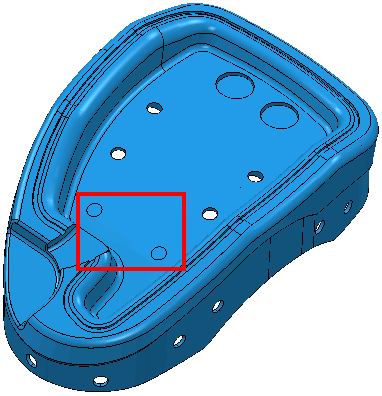

5. 从单独的“孔特征设置”关联菜单中选择“编辑”>“封顶孔”。这将封顶此孔特征设置中的两个孔，

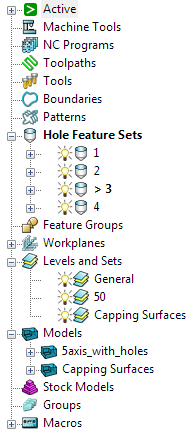

6. 并将创建封顶曲面模型和层。



7. 如果让封顶曲面层可见，则您可以看到封顶。
