固定刀具角度

通过使用“刀轴”对话框的“定义”选项卡上的“固定角度”区域，可固定刀具的方位角或仰角。

• 固定角度 - 选择是固定“方位角”还是固定“仰角”。如果选择“刀具路径”选项卡 >“显示”面板 >“显示”>“刀轴”，则可以看到此选项的效果。

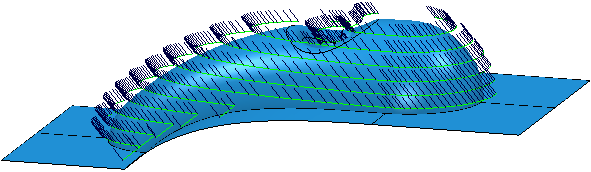

  “刀轴”为“垂直”、“固定角度”为“无”时：

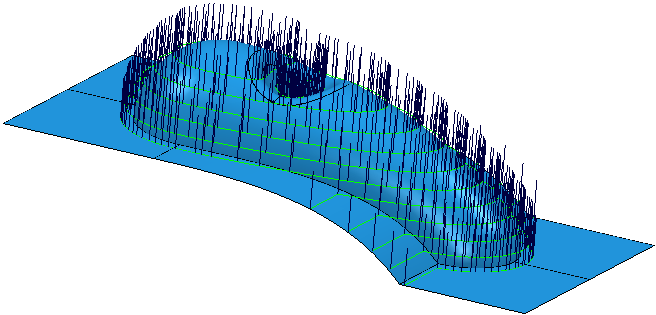

  “刀轴”为“垂直”、“固定角度”为“仰角”且设为 45 时：



• 角度 - 输入固定刀轴的角度。

注： 自动碰撞避让和刀轴限界可替代此处指定的角度。

• 旋转轴配置 - 该只读域显示的坐标系供 PowerMill 用于固定刀轴角度（如果为“固定角度”选择“方位角”或“仰角”）。要指定 PowerMill 使用的工作平面，请在策略对话框的“机床”页面上选择旋转轴配置选项。如果选择“刀具路径”选项卡 >“显示”面板 >“显示”>“刀轴”，则可以看到此选项的效果。
  1. 为“刀轴”选择“垂直”。
  2. 从“固定角度”列表中选择“仰角”。

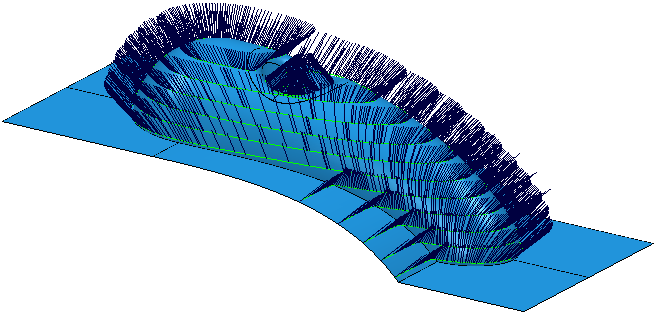

  3. 在“固定角度”框中，输入 0。这将产生：


  4. 为“刀轴”选择“垂直”。
  5. 从“固定角度”列表中选择“仰角”。
  6. 在“固定角度”框中，输入 0。
  7. 在“机床”页面上，从“旋转轴配置”区域中选择“替代刀具路径工作平面”。然后，选择通过绕 X 轴旋转 30 创建的工作平面。这将产生：

     在本例中，系统将删除部分刀具路径，否则刀具将会过切零件。

为“刀轴”选择“垂直”时，系统将不会定义方位角。但若要固定仰角，则需要定义方位角。在本例中，方位角被定义为自行程方向 90。其他“刀轴”类型具有定义的方位角。
