创建靠模铣刀

本例说明如何创建靠模铣刀。

1. 单击“开始”选项卡 >“刀具”面板 >“创建刀具”>“靠模铣”。
2. 单击“加载刀具轮廓”，然后导航到存储刀具轮廓的目录。本例使用 Examples 目录中的 Tool_Routing.dgk。

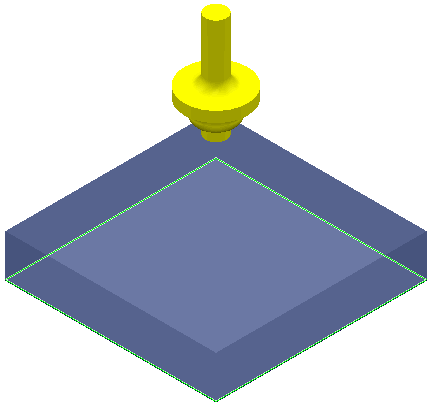

3. 单击“开始”选项卡 >“刀具路径设置”面板 >“毛坯”>“毛坯”，然后使用以下尺寸创建毛坯：

   最小 X - 0，最大 X - 100

   最小 Y - 0，最大 Y - 100

   最小 Z - 0，最大 Z - 20

4. 单击“毛坯”对话框上的“接受”。

   请勿计算毛坯。

5. 单击“模型”选项卡 >“创建”面板 >“平面”>“自毛坯”，然后输入平面的 Z 限界。在本例中，输入 0。
6. 单击“参考线”选项卡 >“创建”面板 >“参考线”以创建新的参考线。
7. 单击“参考线”选项卡 >“编辑”面板 >“插入”>“模型”以将模型插入激活参考线。
8. 单击“开始”选项卡 >“创建刀具路径”面板 >“刀具路径”以显示“策略选择器”对话框，然后选择“精加工”类别 >“参考线精加工”。
   1. 在“刀具”页面上，选择您创建的靠模铣刀。
   2. 在“参考线精加工”页面上，在“驱动曲线”区域中选择您刚才创建的参考线。
   3. 单击“计算”。

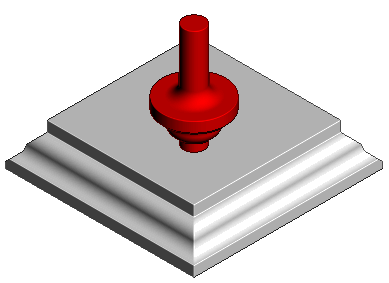

仿真刀具路径，了解靠模铣刀的效果。

1. 单击“仿真”选项卡 >“ViewMill”面板 >“关/开”以启用 ViewMill。
2. 从“仿真”选项卡 >“仿真路径”面板中选择您创建的参考线精加工刀具路径 。
3. 单击“仿真”选项卡 >“仿真控制”>“运行”以开始仿真。
