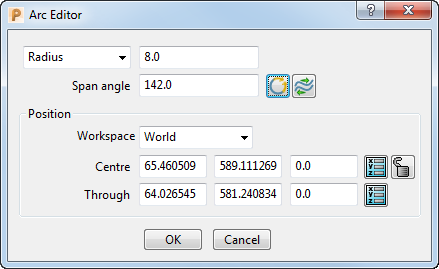

“圆弧编辑器”对话框

使用“圆弧编辑器”对话框可编辑圆弧或圆。要显示“圆弧编辑器”对话框，请在“曲线编辑器”选项卡显示时双击圆弧。

此对话框包含以下几项：

• 半径/直径 - 选择“半径”或“直径”以指定在相邻域中输入的值是圆弧或圆的半径还是直径。
• - 输入圆弧或圆的半径或直径。
• 跨角度 - 这将显示圆弧跨度（以度为单位）。

  跨角度 - 135：



  跨角度 - 270：



• 生成整圆 - 单击此按钮可将圆弧转换为圆。

  将下图：



  转换为下图：



• 反转圆弧 - 单击此按钮可反转已选圆弧的方向。

  将下图：



  转换为下图：



• 工作空间 - 选择工作空间（世界坐标系、工作平面或相对工作空间）以编辑圆弧。
• 中心 - 输入圆弧中心坐标。
• 锁定圆弧中心 - 解锁后 ，可允许圆弧中心移动。锁定后 ，可固定圆弧中心位置。
• 通过 - 输入圆周上某个点的坐标。
• 中心/通过位置 - 单击此按钮可使用“位置”对话框输入坐标。

注： 您仍可以在“圆弧编辑器”对话框显示时以图形方式编辑圆弧，但无法取消选择圆弧或者选择任何其他对象。
