“加工段”选项卡

要显示“加工段”选项卡，请在以下策略上单击 ：

• 曲线区域清除。
• 曲线轮廓。
• 平倒角铣削。

可使用“加工段”选项卡上的选项编辑策略和要加工的曲线区域：

“加工段”面板

• 标记所有 - 单击此按钮可显示曲线的区域、要加工的曲线侧和加工策略。

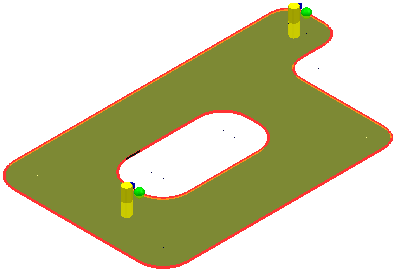

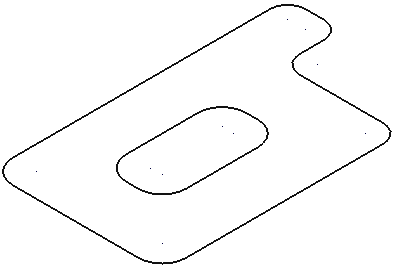

  转换 2D 曲线轮廓（左）和 2D 曲线区域清除（右）：

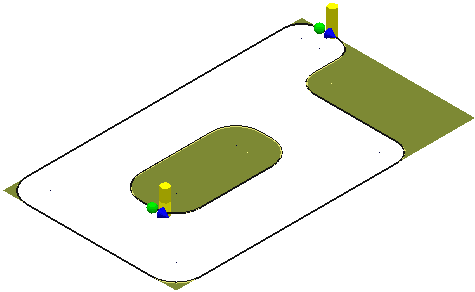

  转换为下图：



  符号：

  红色表示要加工的曲线部分。

  - 曲线始端。

  - 曲线末端。

  - 要加工的曲线侧。

  - 切削方向（顺铣、逆铣或任何）

  注： 如果只能看到 和 其中一个，这是因为二者重合。在加工整个闭合段时，开始点和结束点位于同一位置。
• 反转所有 - 单击此按钮可反转选择。在已选参考线上，当前已装饰（已选进行加工）的部分将变为未选，而当前未选的部分将变为已选。
• 删除已选 - 单击此按钮可从您要加工的曲线组中删除所有已选曲线。

“加工侧边”面板

• 反转 - 单击此按钮可反转加工的曲线侧。

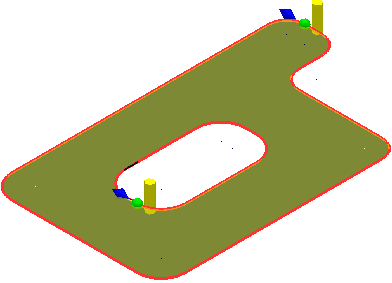

  转换 2D 曲线轮廓（左）和 2D 曲线区域清除（右）：



  转换为下图：



注： 开始点和结束点也将反转。为保持切削方向，深蓝色箭头将会反转，以保持相对于开始点和结束点的相同方向。

“切削方向”面板

• 顺铣 - 选择此选项可尽可能仅使用顺铣创建刀具路径。从刀具移动的方向查看时，刀具位于加工边缘的左侧。



  例如，2D 曲线轮廓（左）和 2D 曲线区域清除（右）：



• 逆铣 - 选择此选项可尽可能仅使用逆铣或仰铣创建刀具路径。从刀具移动的方向查看时，刀具位于加工边缘的右侧。



  例如，2D 曲线轮廓（左）和 2D 曲线区域清除（右）：



• 任意 - 选择此选项可同时使用逆铣和顺铣创建刀具路径。这将尽可能减少提刀次数和刀具移动。

  例如，2D 曲线轮廓（左）和 2D 曲线区域清除（右）：



“历史”面板

• 撤销 - 选择此选项可恢复为最后一次更改之前的状况。
• 重做 - 选择此选项可恢复您刚刚撤销的编辑。

“完成”面板

• 接受 - 单击此按钮可应用更改，并关闭“加工段”选项卡。
• 取消 - 单击此按钮可放弃更改，并关闭“加工段”选项卡。
