创建并输入夹持，将其与设置相关联，为设置中的所有夹持指定单个间隙，并在图形窗口中切换夹持的显示。
创建夹持的步骤
单击“模型”选项卡 >“层、组合和夹持”面板 >“创建夹持”以创建一个空夹持条目。使用“层、组合和夹持”面板中的选项将模型曲面添加到夹持。
提示： 可以将包含曲面的现有层转换为夹持。在资源管理器中的一个层条目上单击鼠标右键，然后选择“将层转换为夹持”。
将夹持与设置相关联的步骤
将夹持与设置相关联，以便让设置中的刀具路自动避让或忽略夹持曲面。
- 单击“设置”选项卡 >“编辑”面板 >“设置”。
- 在“设置”对话框中，从列表视图中选择“夹持”以显示“夹持”页面。
- 使用表选择要与设置相关联的夹持。
- 单击“关闭”。
指定设置中夹持的间隙的步骤
指定的间隙与设置中的所有夹持相关联。当计算设置中的刀具路径时，夹持间隙将加到模型余量上。
- 单击“设置”选项卡 >“编辑”面板 >“设置”。
- 在“设置”对话框中，从列表视图中选择“夹持”以显示“夹持”页面。
- 输入间隙。
- 单击“关闭”。

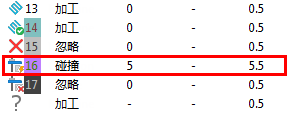

指定的间隙在“部件余量”对话框中由组合的余量 16 表示
将模型曲面输入为夹持的步骤
- 单击“设置”选项卡 >“编辑”面板 >“设置”。
- 在“设置”对话框中，从列表视图中选择“夹持”以显示“夹持”页面。
- 单击
以显示“输入夹持模型”对话框。
- 找到并选择模型，然后单击“打开”。
- 单击“关闭”。
显示或隐藏夹持的步骤
激活设置后，关联的夹持将显示在图形窗口中。与激活的设置不关联的夹持将自动隐藏。
单击“设置”选项卡 >“显示”面板 >“夹持”，然后选择：
- “显示夹持”以显示与激活的设置关联的夹持。
- “不显示夹持”以隐藏与激活的设置关联的夹持。
