显示光标

使用“查看”选项卡 >“光标”面板上的选项可指定如何显示光标。系统会始终显示原始光标。

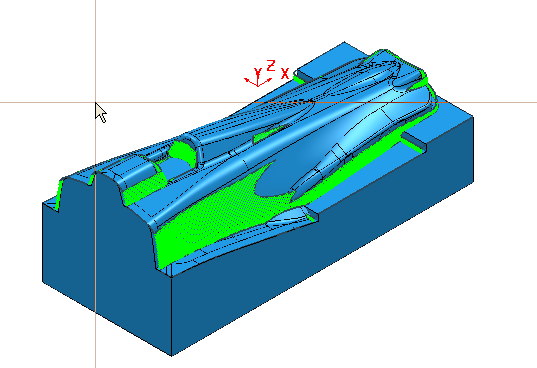

• 十字 - 选择此项后，系统会在屏幕上显示十字光标。Ctrl+H 是此操作的快捷键。

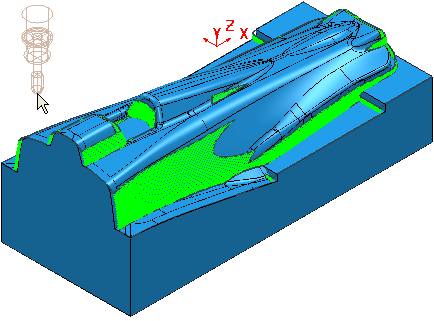

• 刀具 - 选择此项后，系统会在屏幕上显示当前刀具光标。Ctrl+T 是此操作的快捷键。使用此选项可对刀具在零件上的可切削性进行直观检查。



  • 刀尖 - 选择此项后，刀具光标会在中心光标位置显示刀尖。
  • 中心 - 选择此项后，刀具光标会在中心光标位置显示刀具中心。
• 旋转定位点：
  • 已选项 - 单击此按钮可将视图的旋转中心指定为已选项的中心。
  • 坐标原点 - 单击此按钮可将视图的旋转中心指定为激活工作平面的原点。如果没有工作平面处于激活状态，则旋转中心位于世界坐标系（变换）的原点。
  • 激活刀具 - 单击此按钮可将视图的旋转中心指定为刀尖位置。
  • 查看 - 单击此按钮可将视图的旋转中心指定为当前视图的中心（在图形窗口的中心）。
  • 动态中心 — 单击此选项可将视图的旋转中心指定为模型上与图形窗口的中心最近的点。
  • 动态光标 — 单击此选项可将视图的旋转中心指定为模型上放置光标处的点。如果未选择模型上的点，则会使用以前的旋转中心。

  按住鼠标中键可显示球体，该球体会显示旋转中心。
