镶嵌参考线精加工刀具路径 - 接触点示例

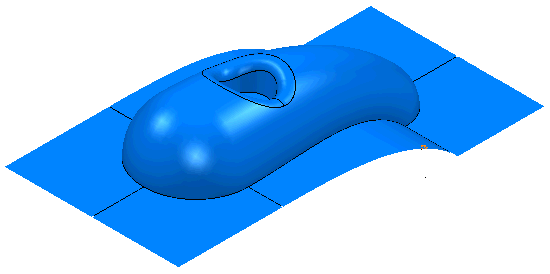

本例介绍接触点刀具路径。通常，在要定义刀具路径精确位置的情况下才需要使用接触点刀具路径。本例使用 Examples 文件夹中的 Cowling.dgk 模型。

1. 创建一个“毛坯”和一个“刀具”。
2. 单击“参考线”选项卡 >“创建”面板 >“参考线”。
3. 单击“参考线”选项卡 >“文件”面板 >“输入”。

   系统将显示“打开参考线”对话框。

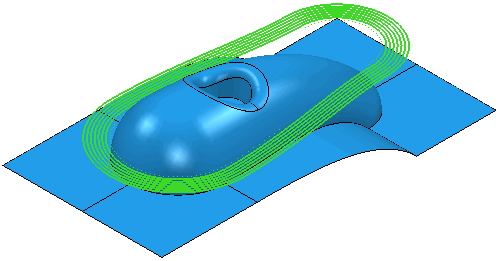

4. 在 Examples\Patterns 目录中，打开 Cowling_ContactPoint.dgk。



5. 要镶嵌参考线，请从单独的参考线关联菜单中选择“编辑”>“镶嵌”。这将显示“镶嵌参考线”对话框。
6. 在“镶嵌参考线”对话框中：
   1. 在“方法”中选择“投影”（因为参考线位于模型上方）
   2. 单击“应用”。

   系统会创建一个“镶嵌参考线”，它在资源管理器中标记为 。原始参考线也将保留。



7. 单击“开始”选项卡 >“创建刀具路径”面板 >“刀具路径”以显示“策略选择器”对话框。
8. 从“精加工”类别中选择“镶嵌参考线精加工”。
9. 在“镶嵌参考线精加工”页面上：
   1. 在“驱动曲线”框架中，在“镶嵌参考线”中选择 Cowling_Contact Point_1（上面创建的镶嵌参考线）。
   2. 在“下限”框架中，在“轴向偏移”中选择 0。
   3. 在“避免过切”框架中，选择“过切检查”。由于您要指定刀具路径的精确位置，因此需确保刀具路径不会过切曲面。
10. 在“避免过切”页面上：
    1. 取消选择“上限”（因为您创建的是单个路径）。
    2. 在“策略”中选择“跟踪”。
11. 在“多重切削”页面上：
    1. 在“模式”中选择“关”。

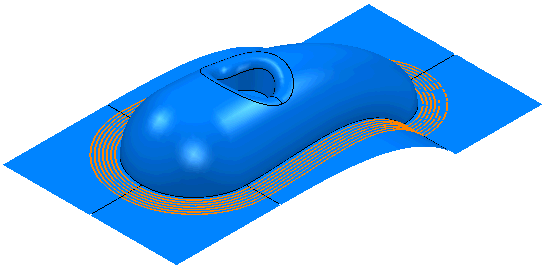

12. 单击“计算”。
