通过使用夹持工作平面，您可以相对于特定工作平面指定限界。如果您要在一个工作平面 (A) 中生成刀具路径，而在另一个工作平面 (B) 中提供加工限界，则通过将 B 指定为夹持工作平面可以更轻松地指定限界。
注： 或者，您可以将限界从工作平面 B 转换为工作平面 A，但此操作非常耗时。
本例介绍由“刀轴限界”限制的刀具路径并使用“夹持工作平面”。本例使用 Examples 目录中的 Knob.dgk ，且在 Y 轴旋转了 270
。
注： 在此示例中，刀具路径在
工作平面中生成，但加工限界在
工作平面中提供。
工作平面中生成，但加工限界在 工作平面中提供。- 从单独的模型关联菜单中选择“编辑”>“变换”以显示“变换模型”对话框。
- 在“变换模型”对话框中，在 Y 轴将模型“旋转”270，然后单击“接受”。

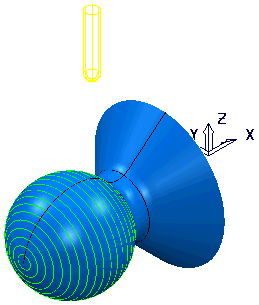

- 创建“参考线方向”为“V”的“曲面投影精加工”刀具路径。选择球形曲面并使用 10 mm 球头刀和“行距”5 创建刀具路径。将“刀轴”设置为“前倾/侧倾”，且“前倾”和“侧倾角”为 0。
- 单击
以创建此刀具路径的副本。 - 在策略页面中，单击
以显示“刀轴”页面，然后选择“刀轴限界”选项以显示“刀轴限界”页面。 - 在“刀轴限界”页面上：
- 为“模式”选择“删除刀具路径”。
- “仰角”的“开始”角度为 0，“结束”角度为 90。
- 在图形窗口中，选择球形曲面，然后在“曲面投影精加工”对话框中单击“计算”以重新计算刀具路径。

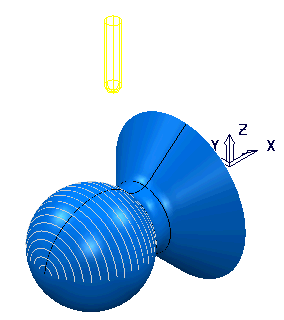

系统只会创建刀具路径的一部分（直到达到“仰角”限界。）
但是，这不是必需操作，因为正确的工作平面中未定义加工限界。因此，您需要创建一个绕 Y 轴旋转了 270
的工作平面。 - 从“工作平面”关联菜单中选择“创建工作平面”。这将显示“工作平面编辑器”选项卡。
- 单击“工作平面编辑器”选项卡 >“编辑”面板 >“绕 Y 轴旋转”，以显示“旋转”对话框。
- 在“角度”中输入 270，然后单击“接受”。
- 单击“工作平面编辑器”选项卡 >“完成”面板 >“接受”以接受更改并关闭选项卡。
- 重复步骤 2 至 4，但是这一次，在“刀轴限界”页面上，选择您刚刚创建的“工作平面”。
其他参数保持不变，并确保新的工作平面“未”激活。

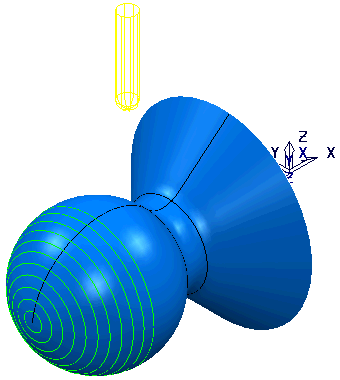

- 选择模型上的球形曲面并重新计算“曲面投影精加工”刀具路径。
