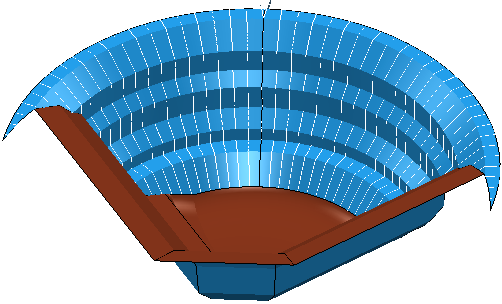

使用“曲面投影精加工”页面可创建属于一种驱动曲面加工的刀具路径。您必须选择参考曲面，该策略才起作用。系统会在该参考曲面上创建参考线。参考曲面不一定是要加工的曲面，可以是构造曲面。
曲面单位 - 选择用于指定行距和限界的单位。
- 距离 - 用于确定行距和限界的物理距离。第一条路径和最后一条路径位于曲面边缘。中间路径位于小于或等于指定“行距”的距离处。
- 参数 - 用于确定行距和限界的曲面参数。

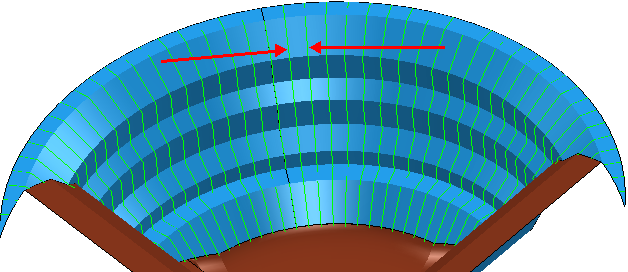

- 法向 - 用于确定行距和限界的曲面法向值（范围 [0,1]）。例如，如果最小“U”为“1”，最大“U”为“5”，则：
|
参数值 |
法向值 |
|---|---|
|
1 |
0 |
|
2 |
0.25 |
|
3 |
0.5 |
|
4 |
0.75 |
|
5 |
1 |

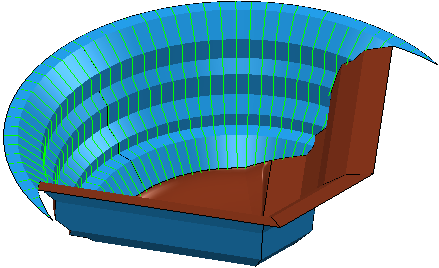

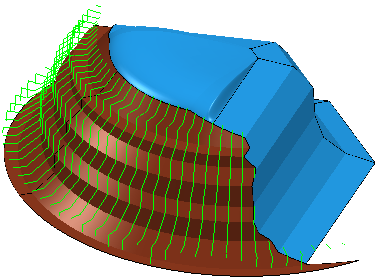

投影方向 - 选择方向以确定对哪些区域进行加工。
选择“向内”会使参考线点在曲面法线方向远离曲面，从而在曲面法线的反方向投影曲面参考线。
选择“向外”会使参考线点在曲面法线的反方向远离曲面，从而在曲面法线的方向投影曲面参考线。
公差 - 输入值以确定刀具路径贴合模型轮廓的精确程度。
余量 - 输入零件留下的材料量。单击“余量”
按钮将“余量”框分成“径向余量”
和“轴向余量”
。使用这两个设置将分开的“径向余量”和“轴向余量”指定为独立的值。分开的“径向余量”和“轴向余量”值对正交零件很有用。您可以在斜壁零件上使用独立余量，但预测结果会变得更困难。
径向余量 - 输入刀具的径向偏移。进行 2.5 轴或 3 轴加工时，输入正值可在垂直壁留下材料。
轴向余量 - 输入刀具的偏移（仅在刀轴方向）。进行 2.5 轴或 3 轴加工时，输入正值可在水平面留下材料。
部件余量 - 单击可显示部件余量对话框，从中可以指定不同曲面的余量。
行距 - 输入相邻加工路径之间的距离。
注： “行距”使用在“曲面单位”域中定义的单位。如果将“曲面单位”设置为“法向”，“行距”值必须介于 0 和 1 之间。
预览 - 单击此按钮将依据投影形状生成快速预览刀具路径。
显示 - 选择此选项可显示预览参考线。
