为多轴加工定义限界

第二刀轴可用于在切削多轴刀具路径时限制定位刀具的角度。但是，在将机床角度限界变换为 PowerMill 的“方位角”和“仰角”方面，这并不总是立竿见影的。这取决于具有不同角度限界的基本机床配置。

旋转轴的配置差异很大。不过，其中很多配置之间的差异都相对较小，因此实际上只有三个完全不同的机床配置：

• 工作台 - 工作台
• 主轴头 - 主轴头
• 主轴头 - 工作台

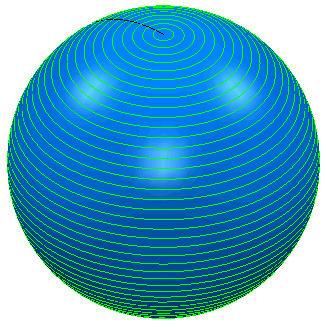

本例说明如何将机床上的角度限界变换为“刀轴”对话框中“限界”选项卡上的“方位角”和“仰角”限界。这些示例全都使用球体与“曲面投影”刀具路径。如果不使用第二刀轴限界，系统将加工整个球体。

选择“显示限界”以查看可加工的部分，在本例中为整个球体。
