以交互方式编辑工作平面

本例说明如何以图形方式操作工作平面。本例使用 Examples 文件夹中的 5axisModel.dgk 模型。

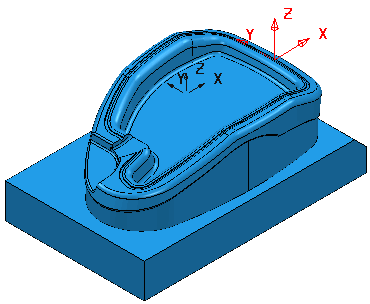

1. 双击要编辑的工作平面。这将显示“工作平面编辑器”选项卡。

   工作平面不必是激活的工作平面。

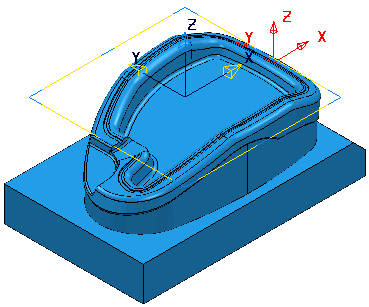

   该工作平面将变为黄蓝相间色。

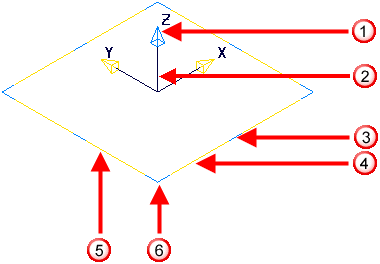

2. 通过单击并拖动工作平面符号，修改工作平面的方向。在单击的位置，确定如何旋转或变换工作平面。



   蓝色区域允许绕 Z 轴旋转。

   黄色区域允许绕 X 轴或 Y 轴旋转。

   黑色区域允许变换工作平面的原点。

   Z 轴与用户指定的点对齐。同样，选择 X 轴或 Y 轴的黄色箭头可以对齐这些轴。

   移动原点。

   围绕 Z 轴旋转

   围绕 X 轴旋转

   围绕 Y 轴旋转

   围绕 Z 轴旋转

3. 单击图形窗口的其他区域可接受当前工作平面的方向。

要删除工作平面，请选择工作平面并使用键盘上的 Delete 键。

注： 只能从“工作平面编辑器”选项卡撤销 和重做 工作平面。
