使用“动态加工控制”选项卡 >“显示”面板 >“显示”菜单中的以下选项可显示刀具路径元素:
显示切削移动、切入切出和连接的刀具路径:

不显示切削移动的刀具路径:

显示刀具路径切入切出和连接。想要查看刀具路径切入切出或连接时,不显示切削移动会非常有用。
显示切削移动、切入切出和连接的刀具路径:

不显示连接的刀具路径:

想要查看刀具路径切削移动或切入切出时,不显示连接会非常有用。
显示切削移动和切入切出,但不显示刀具路径连接的刀具路径:

不显示连接的刀具路径:

不显示刀具路径切入切出,但显示切削移动。想要查看刀具路径切削移动或连接时,不显示切入切出会非常有用。

如果将其与仿真刀具路径相结合(使用单个刀具路径菜单上的“自开始仿真”),
将显示刀具方向。

使用不对称主轴头时,这对查看刀具的接触方向非常有用。


仅当您在“点分布”
对话框上选择“接触点法线”后,此选项才可用。接触点法线为 I,J,K 矢量。

仅当您在“点分布”
对话框上选择“接触点法线”后,此选项才可用。接触点法线为 I,J,K 矢量。

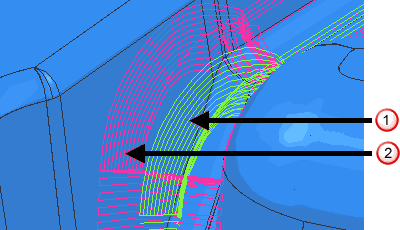

标准刀具路径轨迹显示为绿色。
刀具路径接触点轨迹显示为红色。
