“连接”页面指定了如何在刀具路径中的切削移动之间生成连接移动。
连接将指定为第一选择连接、第二选择连接和默认连接。您可以对连接应用约束，以定义使用条件。如果不满足第一选择连接的约束条件，或者如果满足，但无法应用（例如，不安全），PowerMill 会尝试应用第二选择连接。如果不满足第二选择连接的约束条件，PowerMill 会应用默认连接。
您可以选择创建连接时不应用约束。在本例中，PowerMill 将在适用的位置应用选择的连接类型（如果可能）。如果选中“过切检查”，则系统只会创建安全的“第一选择”和“第二选择”连接，否则使用“默认”连接。
如果选择创建连接时不应用约束，且未选中“过切检查”，则无论是否安全，系统在所有情况下都会使用“第一选择”连接。
使用以下选项可指定连接属性：
第一选择 - 对于第一选择，选择用于连接相邻切削路径的连接移动类型。PowerMill 将在满足其约束条件的地方应用此连接。
第二选择 - 对于第二选择，选择用于连接相邻切削路径的连接移动类型。PowerMill 将在满足其约束条件的地方应用此连接。
默认 - 如果“第一选择”和“第二选择”连接的约束条件不满足，或者如果它们过切，则从列表中选择要使用的连接移动类型。

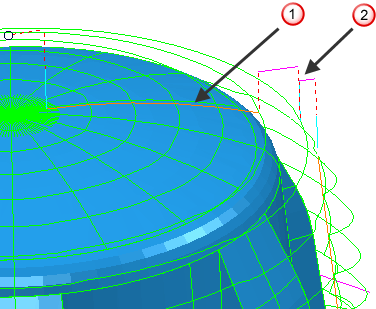

“短”连接设置为“直”
“掠过”的“默认”连接
“默认”连接选项包括：

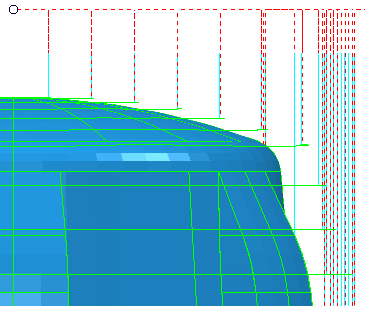

- 安全高度 - 刀具在使连接移动之前移动到安全区域。

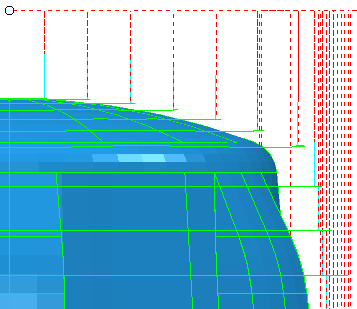

- 相对 - 刀具以快进速率从安全区域下降到目标点上方的指定相对距离，然后下切剩余的距离。如果具有多轴刀具路径，则刀具会沿刀轴退回已设定的距离，然后退回到安全区域。刀具从安全区域下落，然后沿刀轴完成进刀。沿刀轴移动的距离由“刀具路径连接”对话框的“移动和间隙”选项卡上的“相对下切距离”来控制。

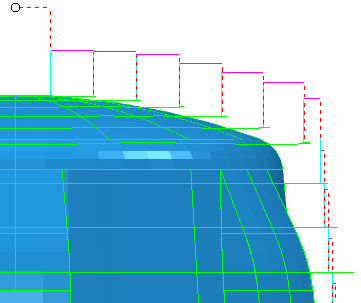

- 掠过 - 连接按照指定的相对距离以不碰触的方式越过零件，以快进速率下降到接触点上方的指定相对距离，然后下切剩余的距离。
- 同时 - 刀轴沿连接自由移动。
- 移动后旋转 - 行为取决于路径：
- 快进曲面路径 - 刀具在快进曲面内移动到其目标上方的位置，然后离开快进曲面时刀轴改变。
- 直接路径 - 刀轴是固定的，直到到达连接末端。
- 旋转然后移动 - 行为取决于路径：
- 快进曲面路径 - 刀具到达快进曲面时刀轴改变，然后移动到下一个位置。
- 直接路径 - 刀轴在连接始端改变。
- 快进曲面法线 - 刀具在跨过快进曲面移动时，刀轴垂直于快速曲面保持固定。此选项仅适用于穿过快进曲面的刀具路径。
- 重设机床 - 在穿过连接的过程中，刀轴与机床的初始方向对齐。
- 旋转点 - 刀轴在穿过安全区域到达指定工作平面的原点时是固定的。然后刀轴旋转并移动到下一连接。
应用约束 - 选择此选项可将约束应用到连接，然后从列表中选择一个约束。从列表中选择一个约束可再创建一个域以进一步应用约束。使用策略对话框时，第一选择连接和第二选择连接最多有 2 个约束。如果选择多个约束，则必须满足所有这些约束，系统才会应用连接。
从列表中选择一个约束类型：
- 距离 - 通过连接跨越的距离约束连接。
- 曲面倾角 - 通过曲面在连接任一端的倾角约束连接。
- 角度改变 - 通过刀轴的角度改变约束连接。
- 方位角 - 通过刀轴方位角的改变约束连接。
- 仰角 - 通过刀轴仰角的改变约束连接。
从列表中选择选项来定义约束限制：
- 如果参数小于指定的值，则表示满足该约束。
-
- 如果参数大于指定的值，则表示满足该约束。
输入约束值。
过切检查 - 选择此选项后，PowerMill 会对所有切入切出和连接进行过切检查。
