用户定义边界示例

本例说明如何在曲面上创建边界。本例使用 Examples 文件夹中的 Speaker.dgk。

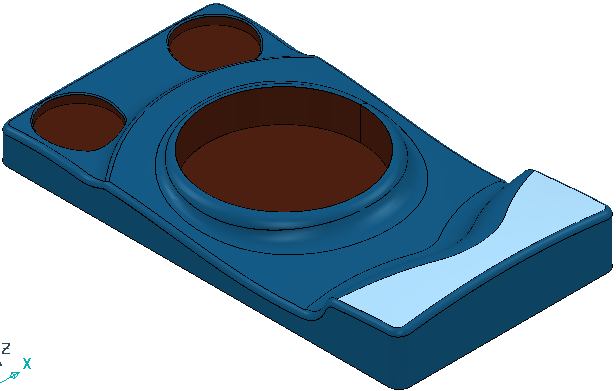

1. 选择您要从哪个曲面创建边界。



2. 单击“边界”选项卡 >“编辑”面板 >“曲线编辑器”以显示“曲线编辑器”选项卡。
3. 单击“曲线编辑器”选项卡 >“创建”面板 >“曲线”>“复合”以显示“创建复合曲线”工具栏。

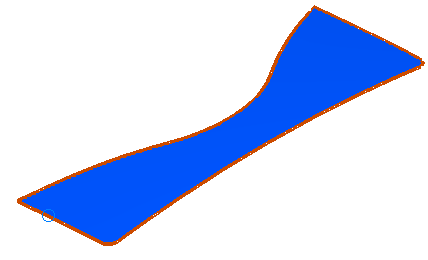

4. 选择曲面边缘。

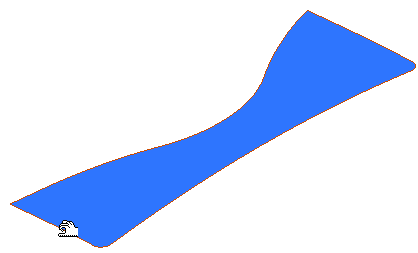

5. 围绕曲面边界绘制曲线。



6. 单击“创建复合曲线”工具栏上的 按钮（现在高亮显示）保存边界曲线。
7. 单击“创建复合曲线”工具栏上的 ，以完成所创建曲线的保存，然后关闭工具栏。
8. 单击“曲线编辑器”选项卡 >“完成”>“接受”以保存更改。

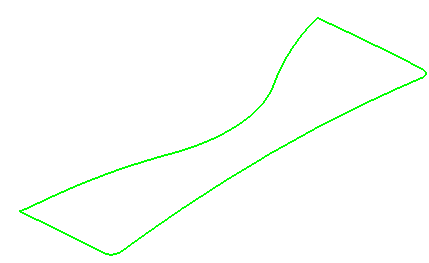

   边界曲线将显示在 PowerMill 中。如果您看不到边界曲线，可单击以下选项不显示线框和着色视图：

   • “查看”选项卡 >“外观”面板 >“阴影”>“普通”。
   • “查看”选项卡 >“外观”面板 >“线框”。



注： 此边界现在可以按照与其他任何边界相同的方式使用，以帮助生成刀具路径。
