为多轴机床重新分布点

重新分布点在以下方面较为有用：

• 让机床更顺畅地运行。
• 在加工多轴刀具路径时，减少不必要的机床旋转轴移动。当一个或多个刀具路径点需要靠近机床万向锁的轴配置时，会发生这类移动，它们可能会造成曲面缺陷，并降低加工效率。

万向锁说明

万向锁定是多轴机床的特定配置，当刀轴因一个或多个刀具路径点的位置而与至少一个旋转轴对齐时，会出现此问题。此配置会导致不必要的移动，原因是，在靠近万向锁定位置时，刀轴的微小调整可能需要旋转轴发生较大变化。

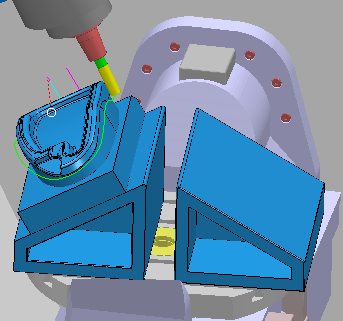

下图显示了“工作台 - 工作台”机床的旋转轴不必要地在一秒内旋转了几乎 180。这是因为机床加工的刀具路径点位于瓶颈型腔的底部且与机床万向锁定位置重合。

重新分布点

在重新分布点以防止机床旋转轴发生不必要的移动时，请考虑以下几点：

• 如果未指定坐标系，PowerMill 会假设机床万向锁位置位于刀具路径工作平面的 Z 轴上。
• 重新分布刀具路径点时，PowerMill 会保持加工公差。因此，PowerMill 无法防止机床旋转轴的所有不必要移动。要解决此问题，您可以移动刀轴，使之不再垂直，或者使用台钳夹持零件并使之与机床工作台成 45 角。



• 您可以通过可视化的方式确定旋转轴的不必要移动，并使用“机床定位”对话框或“仿真分析”插件获得更详细的反馈。

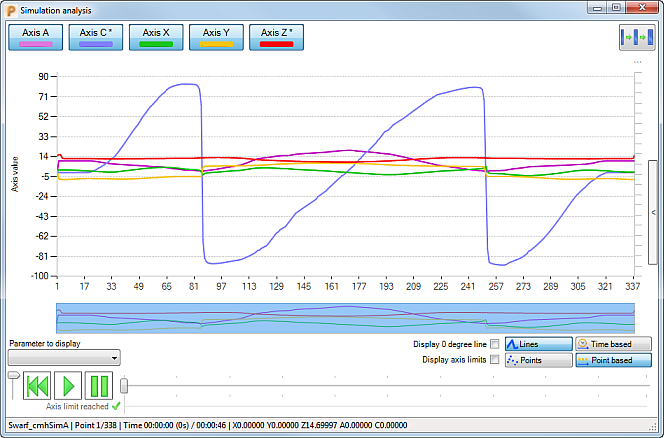

  “仿真分析”插件是一种高效的工具，可识别旋转轴的不必要移动，因为它能通过折线图的形式表示机床轴的移动。在下方的图形中，C（旋转）轴（以紫色显示）在 1 秒的时间内，从大约 85 摆动到 -85

  .
