定义流线曲线

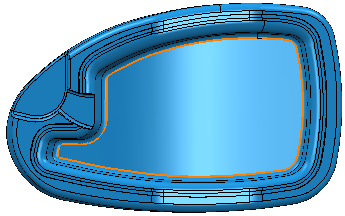

如果 PowerMill 无法判断驱动曲线或限制曲线，则您可以进行选择。此示例使用 Examples 文件夹中的 5axisModel.dgk 模型，并假设您已经创建嵌入式参考线。

1. 从“策略选择器”对话框中选择“精加工”类别，再选择“流线精加工”。
2. 选择镶嵌参考线。如果“状态”为“有效”，请转至第 9 步。
3. 如果“状态”是“有效”以外的项，则请单击“曲线定义”按钮 。系统将显示“流线曲线定义”对话框。

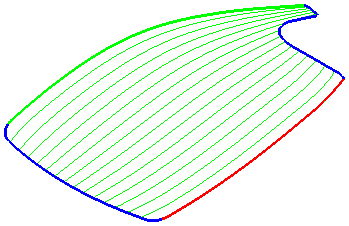

4. 选择始端驱动曲线。



   始端驱动曲线为绿色。

5. 选择末端驱动曲线。



   末端驱动曲线为红色。

6. 选择一条限制曲线。



   限制曲线为蓝色。

7. 选择第二条限制曲线（按住“Shift”键的同时进行选择）。



   第二条限制曲线为蓝色，也会定义切削方向和加工区域。

8. 单击“完成”。这将关闭对话框，并返回到“流线精加工”对话框。
9. 在“流线精加工”页面上：
   1. 输入“行距” 10。
   2. 单击“计算”。
