矩形变换示例

本例说明如何使用矩形参考线在刀具路径上创建多次移动。本例使用“保留原始” 选项，以便您可以轻松查看变换效果。

本例使用 Examples 文件夹中的 Chainsaw.ige 模型，并使用残留轮廓刀具路径作为激活的刀具路径。

1. 单击“刀具路径编辑”选项卡 >“编辑”面板 >“变换”，以显示“刀具路径变换”选项卡。
2. 单击“刀具路径变换”选项卡 >“变换”面板 >“多重变换”以显示“多重变换”对话框。
3. 在“矩形”选项卡中输入以下内容：
   1. “行数”3。
   2. “行间距离”500。
   3. “列间距离”300。
   4. “列数”4。
   5. “空框”已取消选择。
   6. 单击“接受”(Accept)。

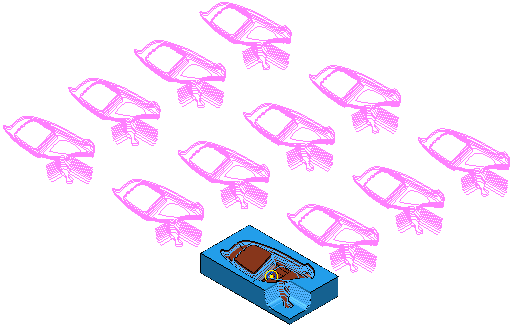

4. 单击“刀具路径变换”选项卡 >“完成”面板 >“接受”，以接受更改并创建重复的刀具路径
