快照模式

您可以通过“快照模式”对快照进行注释。

1. 将模型的 CAD 视图调整为所需的尺寸和方向。

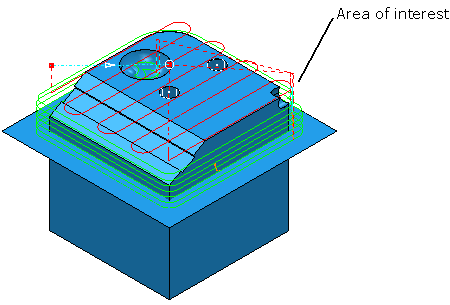

2. 从单独的 NC 程序关联菜单中，选择“设置清单”>“快照”>“进入快照模式”。系统将显示“快照”选项卡，而且背景将变为白色。

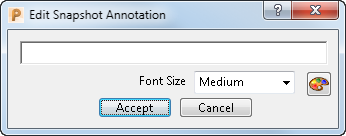

3. 在“图形”窗口中单击。系统将显示“编辑快照注释”对话框。



4. 输入相关文本，例如关注区域，然后单击“接受”。系统会将文本添加至图形区域。



5. 移动文本，方法是将光标悬停在其上方，在光标变为 时将其拖曳到所需位置。
6. 通过在图形窗口中单击并拖曳来绘制线条。



7. 单击“快照”选项卡 >“快照”面板 >“拍摄快照”>“另存为 ISO 查看”。

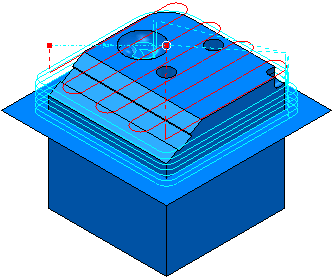

   系统会为当前视图拍摄快照并将其另存为 ISO 查看快照。系统不会拍摄 ISO 视图的快照（除非当前视图为 ISO 查看）。

8. 单击“查看”选项卡 >“查看”>“自”>“上(Z)”
9. 单击“快照”选项卡 >“快照”面板 >“拍摄快照”>“另存为上查看”
10. 单击“快照”选项卡 >“完成”面板 >“接受”以关闭“快照”选项卡。
