本例说明如何测量模型的两个点之间的 Z 距离。本例使用 Examples 文件夹中的 chainsaw.ige 模型。
准备测量
- 单击“开始”选项卡 >“实用程序”面板 >“测量”以显示“测量”对话框。
- 单击“两点间距离”
以显示“测量工具”选项卡。
- 单击“测量工具”选项卡 >“投影”面板 >“Z 轴分量”。
选择点

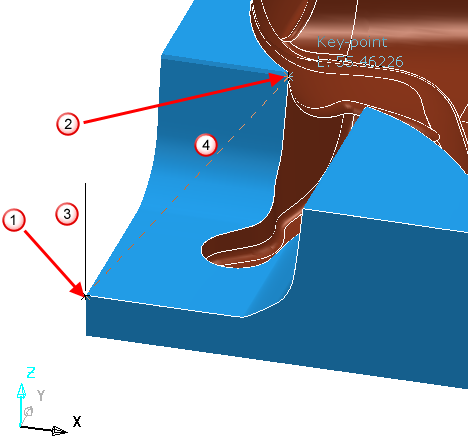

在图形区域中，单击点
和
。
您可以看到：
两个已选点之间的直线的 Z 轴分量。
两个已选点之间的直线。

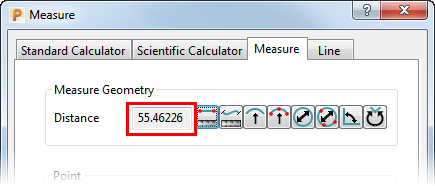

在您选择点时，系统会显示“测量”对话框，并在“距离”域中显示 Z 距离。
