定义基于孔大小的深钻和攻螺纹处理

为 4.5 英寸的攻螺纹孔创建“深钻”和“攻螺纹”处理：

1. 在“钻孔方法”对话框中，单击“增加处理”按钮以创建新处理，将其命名为 4.5 inch Tap。
   1. 在“选择”区域内，在“按...选择”中选择“直径”。这将启用“最小直径”和“最大直径”域。
   2. 在“最小直径”中输入 4.49。
   3. 在“最大直径”中输入 4.51。
   4. 单击“增加策略”按钮以显示“钻孔策略”对话框。
2. 在“钻孔策略”对话框中：
   1. 在“循环类型”中选择“深钻”。
   2. 为“定义顶部”选择“孔顶部”。
   3. 为“操作”选择“钻到孔深”。
   4. 在“啄孔深度”中输入 0.02。
   5. 在“径向余量”中输入 0.02。
   6. 在“轴向余量”中输入 0.2。
   7. 单击“关闭”并退出“钻孔策略”对话框。
3. 单击“钻孔方法”对话框上的“增加策略”按钮，以显示“钻孔策略”对话框。
4. 在“钻孔策略”对话框中：
   1. 在“循环类型”中选择“攻螺纹”。
   2. 在“定义顶部”中选择“孔顶部”。
   3. 为“操作”选择“钻到孔深”。
   4. 在“节距”中输入 0.2。
   5. 单击“关闭”并退出“钻孔策略”对话框。

现在，为“1.5 英寸”的攻螺纹孔创建“深钻”和“攻螺纹”处理：

1. 在“钻孔方法”对话框中，单击“增加处理”按钮以创建新处理，将其命名为 1.75 inch Tap。
   1. 在“选择”区域内，在“按...选择”中选择“直径”。这将启用“最小直径”和“最大直径”域。
   2. 在“最小直径”中输入 1.74。
   3. 在“最大直径”中输入 1.76。
2. 单击“钻孔方法”对话框上的“增加策略”按钮，以显示“钻孔策略”对话框。
3. 在“钻孔策略”对话框中：
   1. 在“循环类型”中选择“深钻”。
   2. 在“定义顶部”中选择“孔顶部”。
   3. 在“操作”中选择“中心钻”。
   4. 在“啄孔深度”中输入 0.02。
   5. 在“径向余量”中输入 0.02。
   6. 在“轴向余量”中输入 0.2。
   7. 单击“关闭”并退出“钻孔策略”对话框。
4. 单击“钻孔方法”对话框上的“增加策略”按钮，以显示“钻孔策略”对话框。
5. 在“钻孔策略”对话框中：
   1. 在“循环类型”中选择“攻螺纹”。
   2. 在“定义顶部”中选择“孔顶部”。
   3. 为“操作”选择“钻到孔深”。
   4. 在“节距”中输入 0.1。
   5. 单击“关闭”并退出“钻孔策略”对话框。

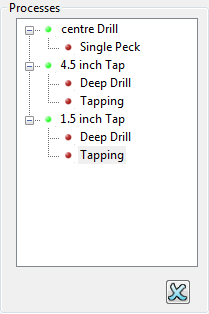

您已创建一种“钻孔方法”，其钻孔处理可在模型上钻取和攻螺纹两种大小的孔。展开“钻孔方法”对话框上的“处理”可查看它们。
