曲线编辑器投影

从“曲线编辑器”选项卡 >“编辑”面板 >“投影”菜单中选择一个选项，以指定如何投影已选曲线。

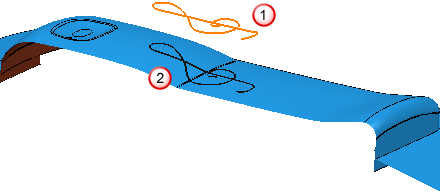

• 投影 - 选择此项可将已选参考线沿刀轴投影到零件上。沿刀轴查看时，整条参考线都必须包含在零件中。



  原始参考线。

  投影到零件上的参考线。

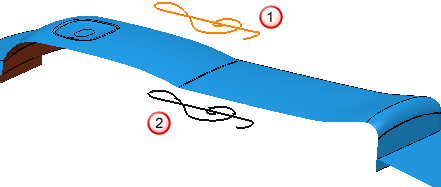

• 水平投影 - 选择此项可将已选参考线投影到 XY 平面上且 Z = 0。参考线无需完全包含在零件中。



  原始参考线。

  水平投影的参考线且 Z = 0。

• 镶嵌 - 选择此项可显示“镶嵌参考线”对话框，让您可以将模型上的参考线与其关联的曲面连接起来。
