使用“筋加工”页面可通过加工零件中的通道（或槽）创建刀具路径。
参考线 - 此项定义通道的大致中心线。
已选参考线 - 从列表中选择参考线。如果未显示参考线或已选择
，则不会选择参考线。列表中包含所有可用的参考线。
筋参考线 - 单击此项可显示筋参考线编辑选项卡，使您可以绘制通道的大致中间线。
创建参考线 - 单击可创建新的空参考线。
选择拾取的参考线 - 单击此项可通过在图形窗口中拾取来选择参考线（而不是在“选择参考线”列表中按名称进行选择）。
曲面 - 此项定义组成通道壁和底部的曲面。
创建设置 - 单击此项可创建一个新设置，即参考设置。
- 已选设置 - 从列表中选择一个设置。设置包含组成通道壁和底部的曲面。
筋曲面 - 单击此项可显示筋曲面编辑选项卡，能够自动选择通道的壁和基础曲面。

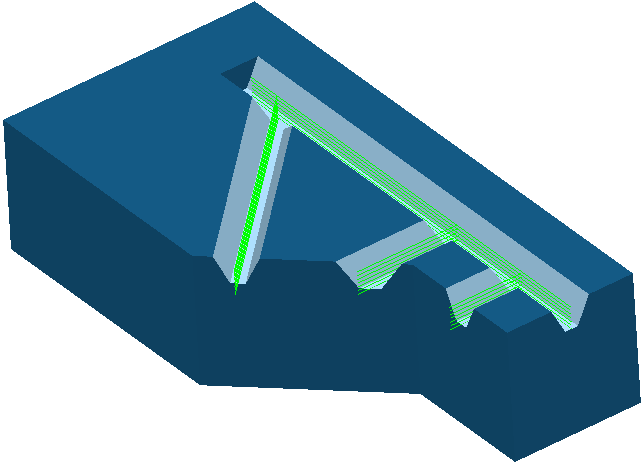

样式 - 选择要沿通道的两侧壁还是中心线进行加工。

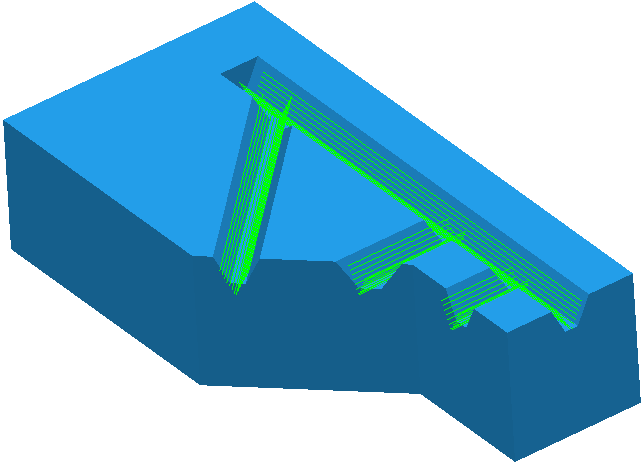

如果为“样式”选择“筋壁”，系统会创建先沿通道一侧进行加工，然后再沿另一侧进行加工的刀具路径。当刀具小于通道时，可使用此选项。
如果为“样式”选择“筋中心”，系统会创建沿通道中心线加工的刀具路径。当刀具（通常是自定义刀具）的大小和形状与通道相同时，可使用此选项。

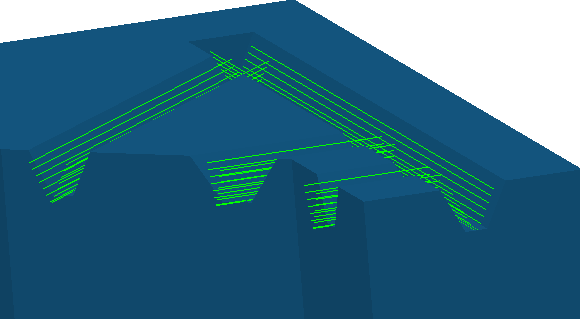

如果为“样式”选择“中央和壁”，系统会创建先沿通道中心线加工，然后再沿通道两侧加工的刀具路径。
间隙 - 顶部曲面未完全加工时，输入高于开始加工的通道顶部最高值的高度。

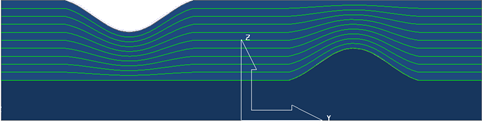

例如，如果“间隙”为 0：
如果“间隙”为 10：
偏移 - 选择如何从基础曲面向通道顶部偏移。
- 合并 - 选择此项可偏移底部轮廓并迁移偏移，使其最后偏移顶部轮廓。此项可最大程度地减少空程移动数。
- 向上偏移 - 选择此项可偏移底部轮廓。此选项可提供一致的切削深度和最小下坡移动数。这在刀具由于 Z 降低而无法进行切削移动时非常重要。
您可以通过为“切削方向”选择“向上”来消除下坡移动。

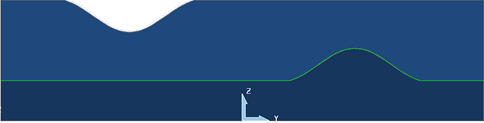

- 仅底面 - 选择此项可沿通道底部创建刀具路径。

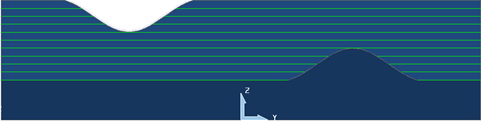

- 等高 - 选择此项可按等高创建刀具路径。
公差 - 输入值以确定刀具路径贴合模型轮廓的精确程度。
切削方向 - 选择铣削技术：
- 顺铣 - 选择此选项可尽可能仅使用顺铣创建刀具路径。从刀具移动的方向查看时，刀具位于加工边缘的左侧。当“样式”为“筋壁”时，可使用此选项。如果“样式”为“筋中心”，刀具一侧将顺铣，另一侧将逆铣。
- 逆铣 - 选择此选项可尽可能仅使用逆铣或仰铣创建刀具路径。从刀具移动的方向查看时，刀具位于加工边缘的右侧。当“样式”为“筋壁”时，可使用此选项。
- 任意 - 选择此选项可同时使用逆铣和顺铣创建刀具路径。这将尽可能减少提刀次数和刀具移动。
- 参考线 - 选择此项可创建沿着参考线方向的刀具路径。此选项同时使用顺铣和逆铣。为“样式”选择“筋壁”时，一面壁将使用顺铣加工，另一面将使用逆铣加工，从而确保刀具沿着参考线的方向。对于开放通道，使用此选项可以从通道的开放端开始加工，以避免下切移动。要查看参考线的方向，请单击“筋参考线编辑”选项卡 >“显示”面板 >“方向指示”以指示其方向。
要显示“筋参考线编辑”选项卡，请单击
。
- 向上 - 选择此项可创建避免在 Z 降低时进行切削移动的刀具路径。此选项同时使用顺铣和逆铣。为“样式”选择“筋壁”时，一面壁将使用顺铣加工，另一面将使用逆铣加工，从而确保刀具绝对不会在 Z 降低时移动。

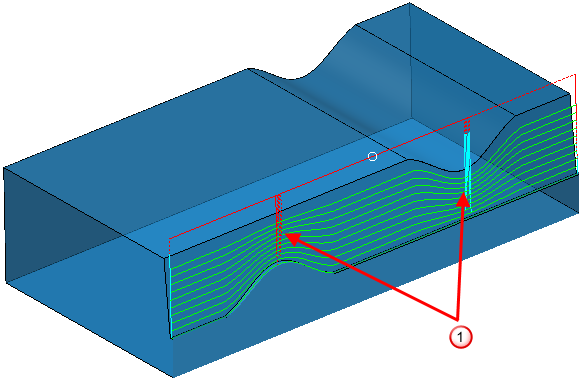

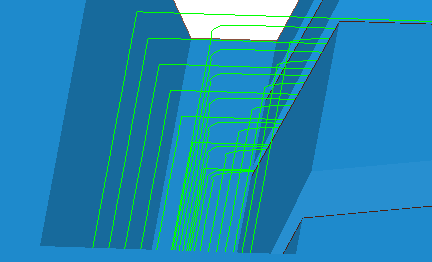

增加其他刀具路径提刀，以免在 Z 降低时进行切削移动
用刀具锥角加工 - 选择此项后，刀具将使用其锥角，而不是通道的拔模角加工通道。这在通道未准确建模、无需准确加工或者您有与通道轮廓匹配的自定义刀具时十分有用。
角度公差 - 输入从通道的拔模角到刀具锥角的最大偏差。如果超过该角度，PowerMill 会保留一部分通道不加工。
余量 - 输入零件留下的材料量。单击“余量”
按钮将“余量”框分成“径向余量”
和“轴向余量”
。使用这两个设置将分开的“径向余量”和“轴向余量”指定为独立的值。分开的“径向余量”和“轴向余量”值对正交零件很有用。您可以在斜壁零件上使用独立余量，但预测结果会变得更困难。
径向余量 - 输入刀具的径向偏移。进行 2.5 轴或 3 轴加工时，输入正值可在垂直壁留下材料。
轴向余量 - 输入刀具的偏移（仅在刀轴方向）。进行 2.5 轴或 3 轴加工时，输入正值可在水平面留下材料。
部件余量 - 单击可显示
从刀具复制下切步距 - 单击此按钮可通过激活的
。
