刀轴编辑示例

本例说明如何修改指定刀轴以在圆倒角区域周围获得额外间隙。

本例使用 Examples 文件夹中的 impeller.dgk 模型，并假定您已完成了刀轴编辑示例。

1. 查看叶片刀具路径的圆倒角，然后单击“刀具路径”选项卡 >“显示”面板 >“显示”>“点”。
2. 动态模拟刀具路径以查看间隙问题。从单独的“刀具路径”关联菜单中，选择“自开始仿真”选项，然后移动刀具。您可以通过多种方式完成此操作；使用 CTRL+End 键，然后按 也有效。



3. 单击“刀具路径编辑”选项卡 >“编辑”面板 >“区域内编辑”以显示“编辑区域内刀具路径”对话框。
4. 从“选择区域”选项卡的“区域定义方法”列表中选择“点对”。

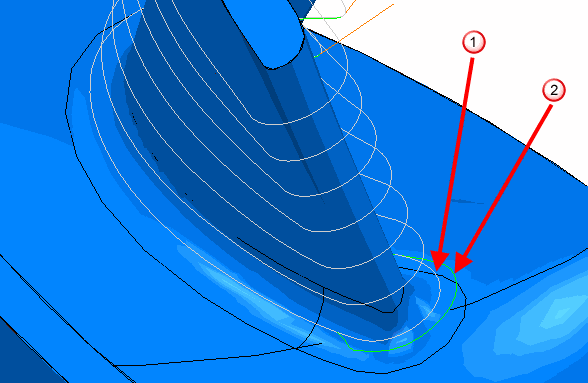

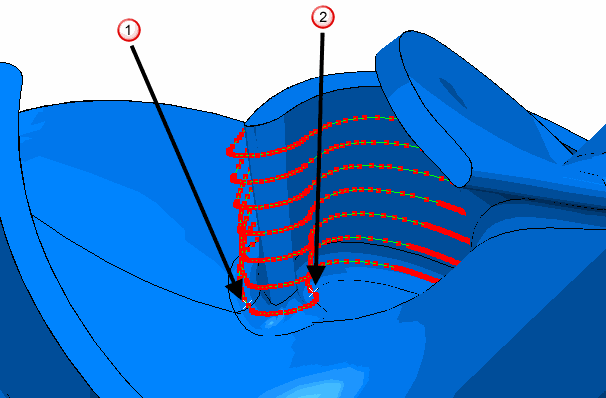

5. 按如下所示的位置在底部刀具路径段中选择两个点。



6. 单击“保存选择”。 刀具路径的已选部分会变为白色。

   如果要添加刀具路径的其他部分，请先选择这些部分，然后单击“保存选择”按钮以将它们添加到当前选择中。在本例中，已选择了所需部分。

7. 打开“指定改变”选项卡，然后：
   1. 在“编辑类型列表中选择“新轴定义”。
   2. 在“过渡距离”域中输入 5。
8. 单击 以显示“刀轴”对话框。
   1. 将“侧倾角”设置为 -10。
   2. 单击“接受”(Accept)。
9. 单击“刀轴编辑”对话框上的“应用”。
10. 如果您再次动态模拟刀具路径（参见步骤 2），会发现该区域的刀具路径中的刀具间隙存在差异。



11. 放大刀具路径的编辑部分可查看更改刀轴所产生的差异。

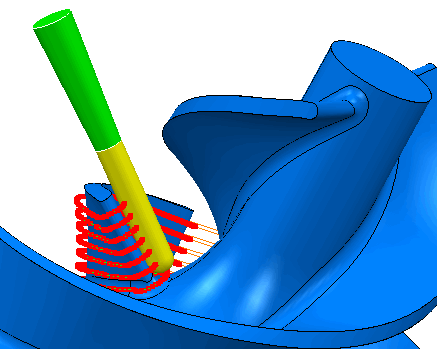

    原始刀具路径。

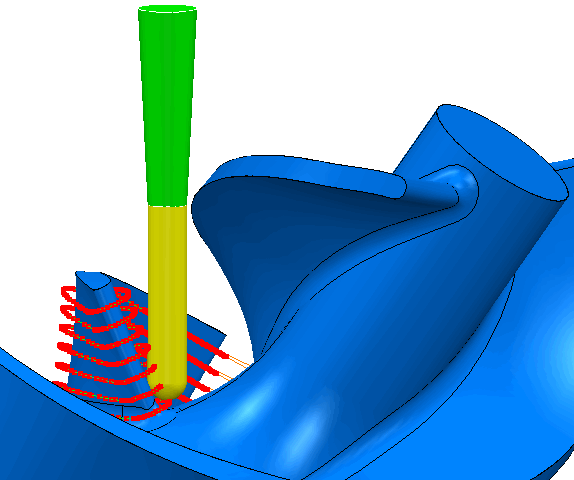

    编辑的刀具路径。

注： 已添加“过渡距离”，因此刀具的“侧倾角”将在 5 mm 距离范围内（不是立即）从 -70 更改为 -10。区域末端也是如此，在这里，刀具的“侧倾角”在 5 mm 距离范围内（不是立即）从 -10 更改为 -70。有关详细信息，请参见过渡距离示例。
