对齐工作平面

使用“工作平面编辑器”选项卡 >“对齐”面板 >“对齐到”选项，以定向工作平面：

• 到查看 - 单击此项可定向工作平面，使其与当前图形视图对齐。

  工作平面按照在状态栏上已选的主编辑平面 对齐。在本例中， 是主编辑平面。



• 到几何形体 - 单击此项可定向工作平面，使其垂直于该点的曲面。

  工作平面按照在状态栏上已选的主编辑平面 对齐。在本例中， 是主编辑平面。

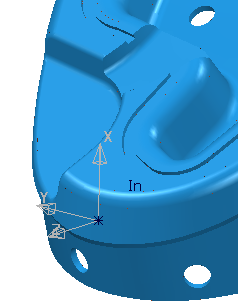

  将光标移动到模型上方会更改其方向：

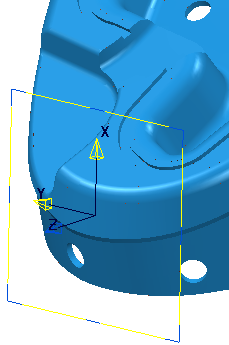

  单击模型可重新定向工作平面：



• 到几何形体并重新定位 - 单击此项可重新定向工作平面，使其位于您选择曲面的位置，并且垂直于该点的曲面。工作平面会更改其方向和位置。

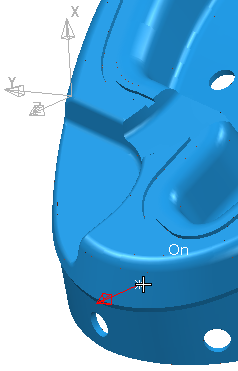

  此选项的工作方式与上面介绍的“到几何形体”选项相同，但将光标移动到模型上方会移动工作平面并更改其方向：

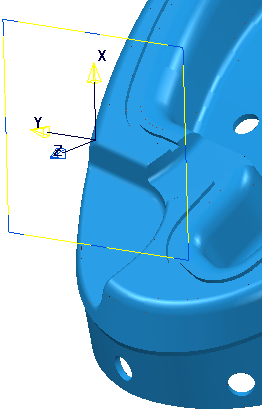

  单击模型可重新定位并重新定向工作平面：

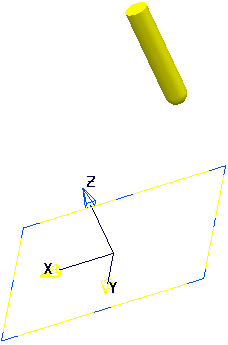

• 到刀具 - 单击此项可定向工作平面，使其与刀轴对齐。工作平面会更改其方向和位置。

  工作平面按照在状态栏上已选的主编辑平面 对齐。在本例中， 是主编辑平面。



• 到刀具并重新定位 - 单击此项可定向工作平面，使其位于刀具中心，且 Z 轴与刀轴对齐。工作平面会更改其方向和位置。

  工作平面相对于在状态栏上已选的主编辑平面 对齐。在本例中， 是主编辑平面。



• 到激活工作平面并使用毛坯重新定位 - 单击此项可定向工作平面，使其与毛坯上的已选控制对齐。工作平面会更改其方向和位置。

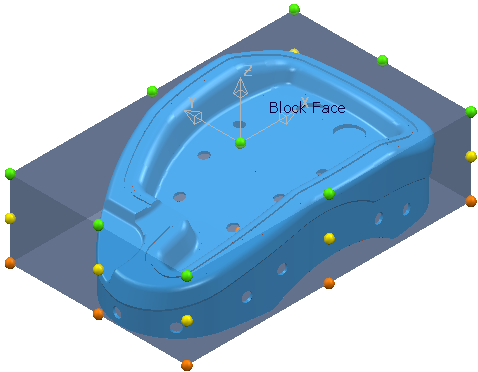

  这将显示带有多个手柄的毛坯。



  单击这些手柄中的任何一个可在该点处创建工作平面，其方向与激活工作平面相同。

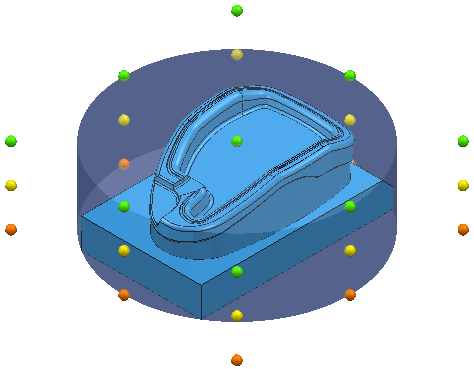

  如果毛坯不是矩形毛坯，则系统会在毛坯四周放置边界方框，并在该边界方框上放置手柄。



  此选项仅在已定义毛坯时才可用。
