您可以生成一个包含特征组中所有特征的层次，描述所包含特征的父-子关系。这使您能够快速确定阻碍特征组加工的问题。
使用“2D 特征层次”对话框可查看层次、选择特征、选择父项和子项特征并检查加工有效性的特征。
通过以下方式显示“2D 特征层次”对话框：
- 单击“特征编辑”选项卡 >“编辑”面板 >“特征层次”。
- 在单独的“特征组”关联菜单中，选择“2D 特征层次”。
此对话框包含以下几项：
特征组 - 显示激活特征组。
层次状态 - 显示特征层次的更新状态。这样一来，您就可以知道在对您的特征进行更改后，系统是否仍然会重新计算列表。这在您有大量特征时十分有用，因为更新列表可能需要一些时间。

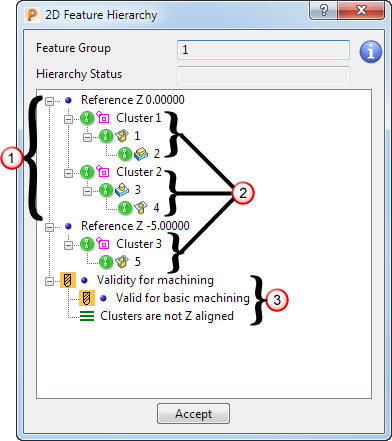

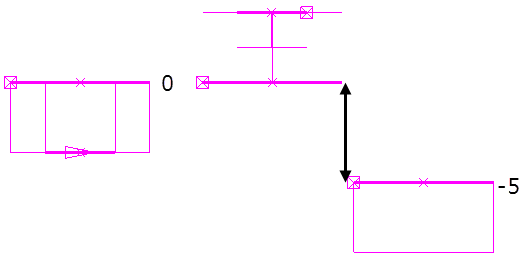

- 显示指定“参考 Z”值的所有特征集群。集群的“参考 Z”值通过具有最大轮廓的父特征计算，这是凸台的底部曲线和型腔的顶部曲线。集群在 Z 轴上的位置相对于特征组工作平面定义。以下示例将介绍 Z 高度为 0 时的两个特征集群和 Z 高度为 -5 时的一个特征集群。
- 显示特征集群及其包含的特征。集群包含通过交叉的轮廓曲线彼此相关的特征。在本例中，有三个集群：
矩形型腔内的矩形凸台：
圆形凸台内的圆形型腔：
矩形型腔：
集群和特征附近的标志描述了其有效性：
有效。所有几何形体都符合逻辑，可以进行加工。
有效，但树中包含无效的特征。
无效。 包含不合逻辑的几何形体。
- 显示特征组的加工有效性。如果所有集群都有效，则会显示“对基本加工有效”。“特征区域清除”策略要求所有 2D 特征在同一 Z 高度对齐。如果所有集群都在同一 Z 高度，则会显示“集群 Z 对齐”。
右键单击“2D 特征层次”对话框中的特征或集群可显示其关联菜单。使用关联菜单中的选项来选择特征：
- 选择 - 单击此项可选择特征。
- 取消 - 单击此项可取消选择特征。
- 选择父 - 单击此项可选择特征的父特征。
- 选择集群中所有 - 单击此项可选择集群中的所有特征。
- 选择集群中的无效特征 - 单击此项可选择集群中的所有无效特征。
- 展开下面的无效路径 - 单击此项可将层次树展开到已选集群的第一个无效特征。
- 全展开 - 单击此项可完全展开已选集群的层次树。
- 全折起 - 单击此项可完全折起已选集群的层次树。
