“模式”列表中的选项取决于您在“刀轴”中的选择。
前倾/侧倾
如果在“刀轴”中选择“前倾/侧倾”，系统会在行程方向上相对于参考方向测量“前倾角”。系统会相对于包含参考方向和刀具移动方向的平面来测量“侧倾角”。因此，“前倾”为 0 且“侧倾”为 0 时，刀具与参考方向对齐。
对于此刀轴定义，“模式”列表中的选项有：
- 接触点法线 - 此项从刀具路径接触点法线测量前倾角。此为默认选项。

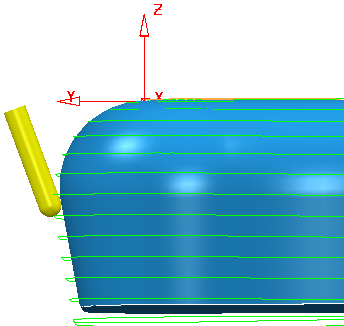

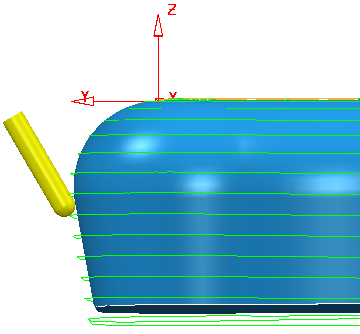

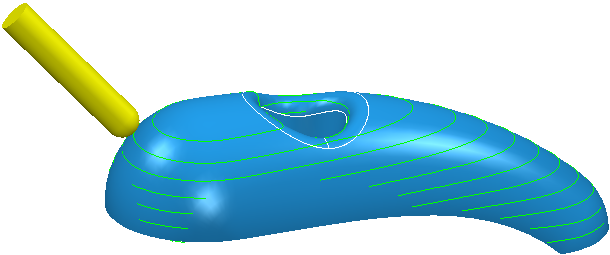

本例使用具有以下“刀轴”设置的等高刀具路径：
“前倾角”为 0
“侧倾角”为 0
“模式”为接触点法线。
- 垂直 - 此项从 Z 轴测量前倾角。

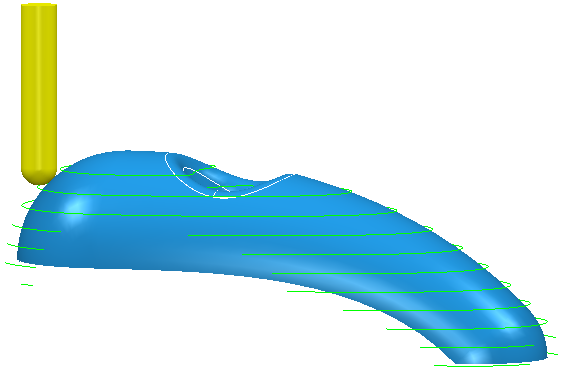

本例使用具有以下“刀轴”设置的等高刀具路径：
“前倾角”为 0
“侧倾角”为 0
“模式”为垂直。

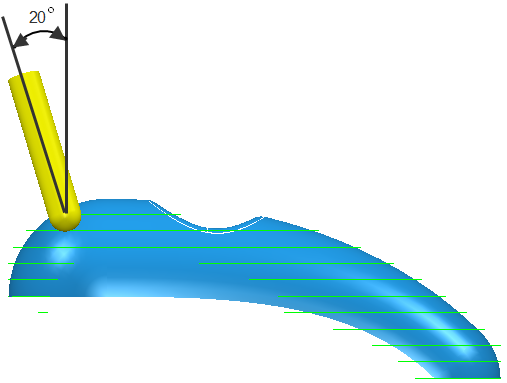

本例使用具有以下“刀轴”设置的等高刀具路径：
“前倾角”为 20
“侧倾角”为 0
“模式”为垂直。
- PowerMILL 2012 R2 - 该行为在 PowerMill 2012R2 中可用，在大多数情况下，使用的“模式”为“垂直”。
使用的“模式”不是“垂直”的策略有：
|
策略 |
PowerMILL 2012 R2 模式 |
|
镶嵌参考线 |
接触点法线 |
|
流线 |
接触点法线 |
|
参数螺旋 |
底切角 |
|
参考线，使用刀具路径 |
参考刀轴 |
|
纵断面 |
接触点法线 |
|
投影（曲线、直线、平面、点、曲面） |
预览线框法线 |
|
表面加工 |
接触点法线 |
- 预览线框法线 - 此项测量从法线到构成预览线框的参考线的前倾角。

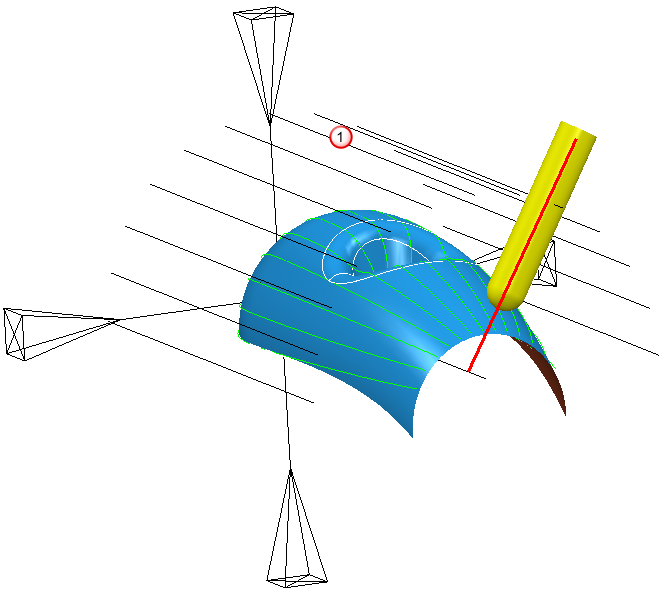

本例使用具有以下“刀轴”设置的直线投影刀具路径：
“前倾角”为 0
“侧倾角”为 0
“模式”为预览线框法线。
预览线框刀具垂直于参考线（或预览线框）。
- 参考刀轴 - 此项从参考刀具路径所使用的刀轴测量前倾角。此选项仅适用于将刀具路径用作驱动曲线的参考线精加工刀具路径。

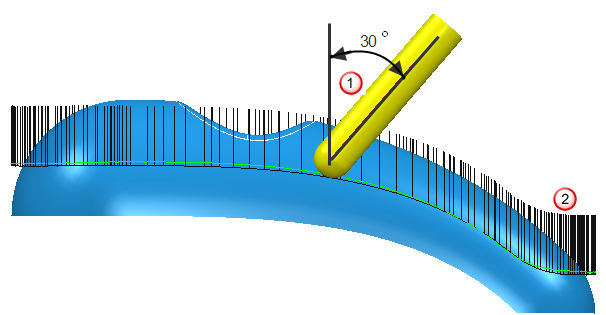

本例使用将参考刀具路径用作驱动曲线，且具有以下“刀轴”设置的参考线刀具路径：
“前倾角”为 30
“侧倾角”为 0
“模式”为参考刀轴。
前倾角
参考刀具路径的刀轴 - 切线法线 - 此项垂直于参考曲线的切线方向测量前倾角。此选项仅适用于将参考线用作驱动曲线的参考线精加工刀具路径。

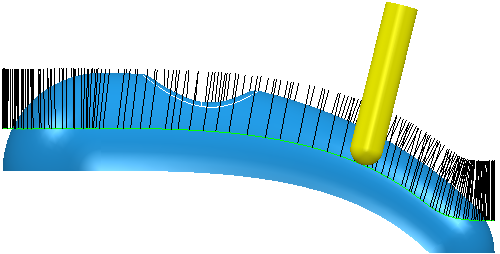

本例使用具有以下“刀轴”设置的参考线刀具路径：
“前倾角”为 0
“侧倾角”为 0
“模式”为切线法线。
- 底切角 - 此项从对应于指定底切角度的投影方向测量前倾角。此选项仅适用于参数螺旋刀具路径。

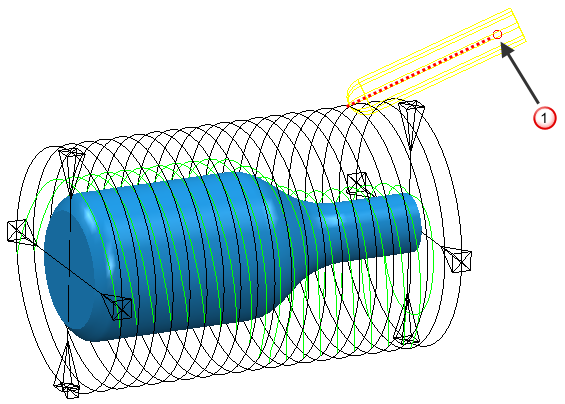

本例使用“底切角”为 10
且具有以下“刀轴”设置的参数螺旋刀具路径：“刀轴”为前倾/侧倾
“前倾角”为 0
“侧倾角”为 -20
“模式”为底切角。
选项相同，但以下项除外：
“模式”为垂直。
“刀轴”为“朝向...”或“自...”
“刀轴”为“朝向...”或“自...”时，“模式”选项为：
- 预览线框 - 在预览线框上定义刀轴，然后将刀具路径投影到模型。

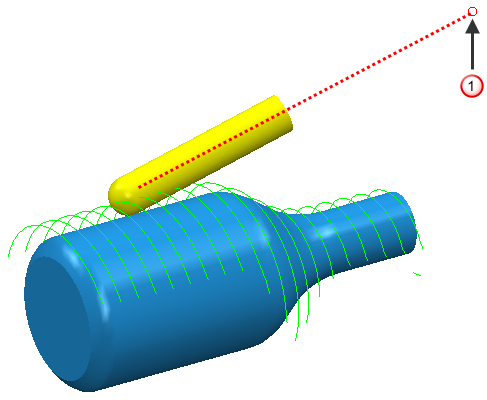

“刀轴”为“自点”
“模式”为“预览线框”
自点刀轴不会通过“自点”。但是，如果您将刀具偏移到预览线框，它将通过“自点”。
- 刀具路径 - 刀具路径投影到模型，然后在该模型上定义刀轴。

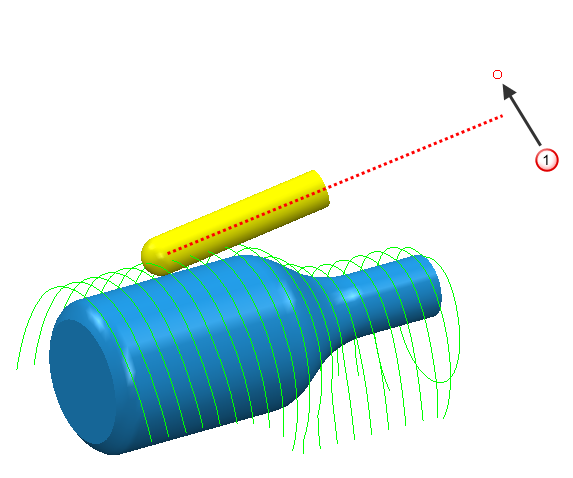

“刀轴”为“自点”
“模式”为“刀具路径”
刀轴通过“自点”。
