使用延长

如果您有一个“水平圆弧切入”移动的 2.5D 加工范例，则它会很难应用刀具补偿，因为您只能通过线性移动（而不是圆形移动）对其执行操作。延长使您可以在“切入”前添加“笔直”的切入切出，在超过此距离后，刀具补偿就会生效。

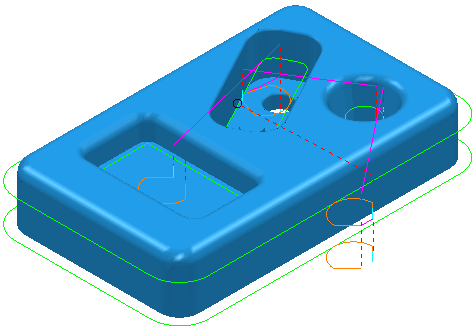

使用 pockets.tri 示例及采用 10 mm 端铣刀的“等高”刀具路径。

1. 单击“开始”选项卡 >“刀具路径设置”面板 >“刀具路径连接”以显示“刀具路径连接”对话框。
2. 选择“切入”选项卡。
3. 输入：
   1. 在“第一选择”中输入“水平圆弧”。
   2. 在“角度”中输入 90。
   3. 在“半径”中输入 10。
   4. 单击“复制至切出”按钮。

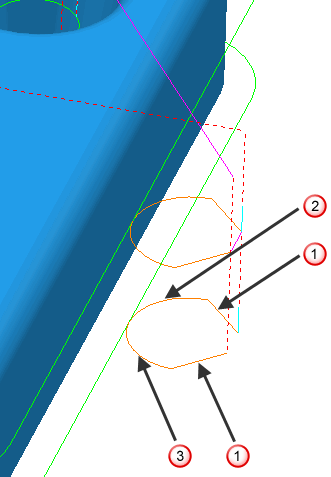

4. 在“切入延长”中选择“笔直”，然后：
   1. 在“距离”中输入 10。
   2. 在“角度”中输入 90。
5. 在“切出”选项卡中，为“切出延长”选择“笔直”，然后：
   1. 在“距离”中输入 10。
   2. 在“角度”中输入 90。
6. 单击“应用”或“接受”。



   详细信息：



   扩展名

   切入

   切出
