采集曲线

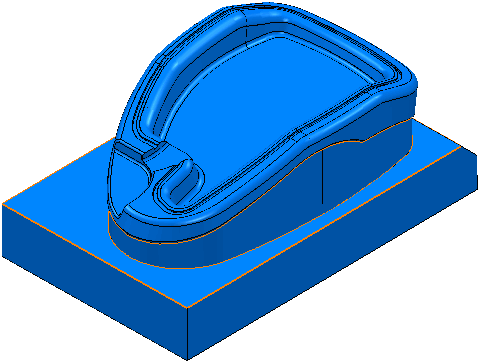

本例使用 Examples 文件夹中的 5axisModel.dgk 模型，该模型带有包含几个段的参考线。

1. 单击“参考线”选项卡 >“创建”面板 >“参考线”以创建新的参考线。

   系统会激活“参考线”选项卡的其余部分。

2. 单击“参考线”选项卡 >“编辑”面板 >“曲线编辑器”以显示“曲线编辑器”选项卡。
3. 单击“曲线编辑器”选项卡 >“创建”面板 >“采集”，以交互方式将已选曲线复制到激活参考线。

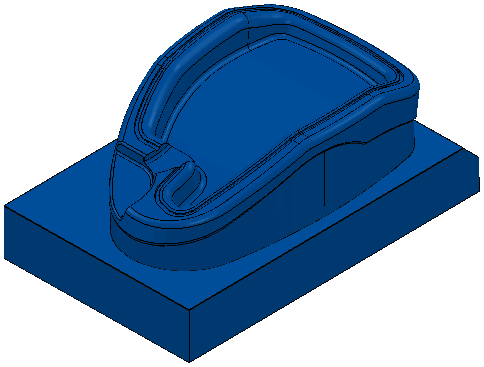

   模型会更改颜色，以指示未选择任何内容。



   系统会显示“采集”工具栏。

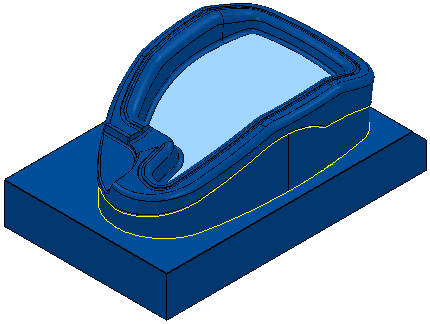

4. 选择曲线或曲面以指定边界曲线。



5. 单击 接受所采集的曲线。
