按现有边界剪裁边界

如果您要通过现有边界剪裁边界，请选择“剪裁边界”选项。这些选项仅适用于：残留、已选曲面、浅滩、轮廓、无碰撞和残留模型残留边界。

• 剪裁边界列表 - 从列表中选择现有边界，将其设置为剪裁边界。
• 内部 - 选择此选项，使新边界位于剪裁边界内部。
• 外部 - 选择此选项，使新边界位于剪裁边界外部。

注： 剪裁边界本身无法通过其他边界剪裁。

本例说明如何创建已选曲面边界。本例使用 Examples 文件夹中的 cowling.dgk 模型。

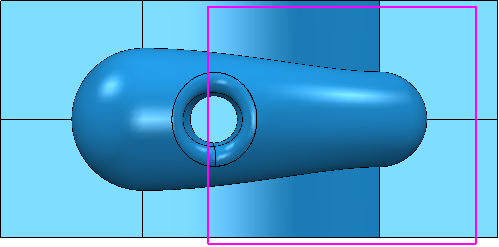

1. 创建简单的“用户定义边界”：

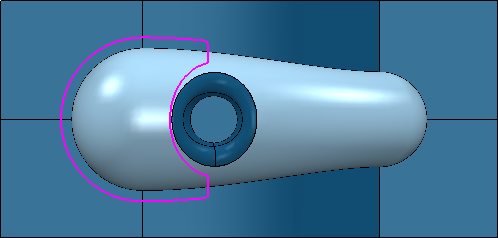

2. 创建“已选曲面边界”，并且：
   1. 已选“剪裁边界”。
   2. 将用户定义边界作为您的“剪裁边界”.
   3. 已选“内部”。



3. 选择“外部”，而不是“内部”会导致：



4. 在取消选择“剪裁边界”的情况下创建已选曲面边界。
