本例说明如何测量模型的两个点之间的 XY 距离。本例使用 Examples 文件夹中的 chainsaw.ige 模型。
准备测量
- 单击“开始”选项卡 >“实用程序”面板 >“测量”以显示“测量”对话框。
- 单击“测量几何形体”区域中的按钮以显示“测量工具”选项卡。
- 单击“测量工具”选项卡 >“投影”>“平面投影”。
选择点：

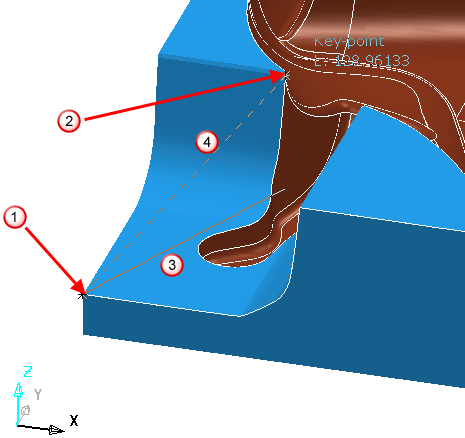

在图形区域中，单击两个点
和
。
您可以看到：
两个已选点之间的直线的 XY 轴分量。
两个已选点之间的直线。

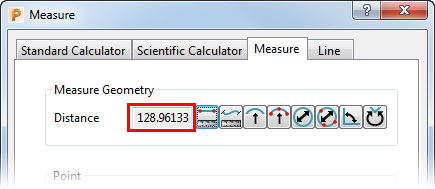

选择点后，系统会显示“测量”对话框，并在“距离”域中显示 XY 距离。
如果引导线 显示在 ZX 或 YZ 平面，则表示您使用的主工作平面有误。要更改主工作平面，请在“信息”工具栏上选择
。
