使用“优化等高精加工”页面可在模型的陡峭部分创建等高刀具路径,以及在浅滩部分创建 3D 偏移刀具路径。
螺旋 - 选择此选项将在两个连续的闭合轮廓之间创建螺旋路径。这可最大程度地减少提刀次数和增加切削时间,同时确保刀具的载荷条件和挠度更稳定。

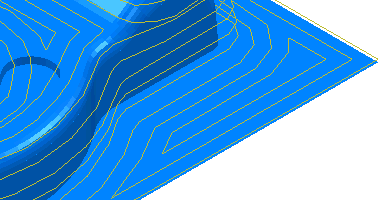

选择“螺旋”会将下图:

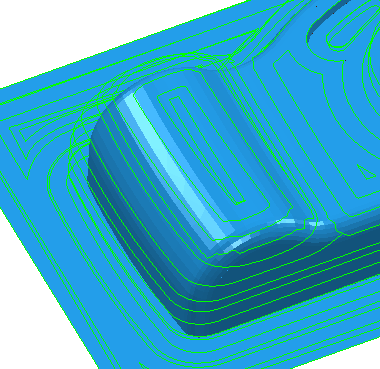

转换为下图:
封闭式偏移 - 选择此项可创建由外向内的 3D 偏移。取消选择此项可创建由内向外的 3D 偏移。

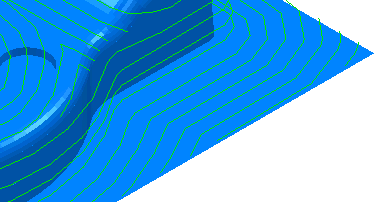

它会进行以下转换:

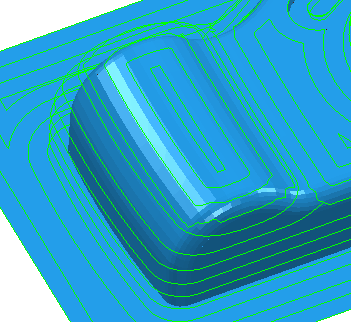

更改为以下内容:
光顺 - 选择此项可光顺模型上刀具路径段的偏移。
选择“光顺”选项会将下图:
转换为下图:

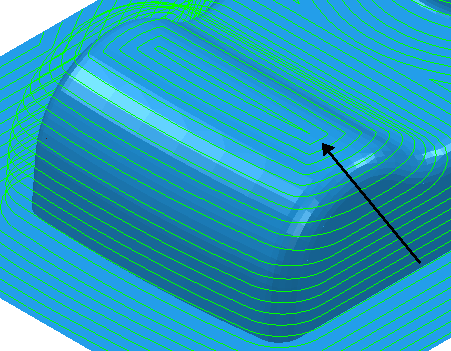

中心线 - 选择此选项会将越过刀具路径拐角接合处的中心线的路径包括在内。这将删除在这些接合处创建的小残留高度。
“中心线”关。
“中心线”开。
公差 - 输入值以确定刀具路径贴合模型轮廓的精确程度。
切削方向 - 选择铣削技术。
从以下选项中选择“切削方向”:
余量 - 输入零件留下的材料量。单击“余量” 按钮将“余量”框分成“径向余量”
和“轴向余量”
。使用这两个设置将分开的“径向余量”和“轴向余量”指定为独立的值。分开的“径向余量”和“轴向余量”值对正交零件很有用。您可以在斜壁零件上使用独立余量,但预测结果会变得更困难。
径向余量 - 输入刀具的径向偏移。进行 2.5 轴或 3 轴加工时,输入正值可在垂直壁留下材料。
轴向余量 - 输入刀具的偏移(仅在刀轴方向)。进行 2.5 轴或 3 轴加工时,输入正值可在水平面留下材料。
部件余量 - 单击可显示部件余量对话框,从中可以指定不同曲面的余量。
行距 - 输入相邻加工路径之间的距离。
如果输入“行距”值,则 将变为
。
下切步距
步距
剩余材料高度
有关详细信息,请参见行距和残留高度之间的连接。

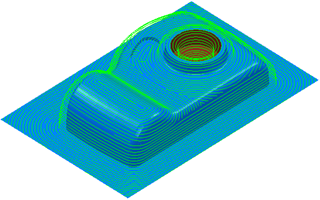

使用单独的偏移行距 - 选择此项可为陡峭和浅滩区域使用不同的行距值。“浅滩行距”必须大于或等于“行距”。设置“浅滩行距”后,“行距”框将变为“陡峭行距”。
查看“Examples”目录中的“camera.ttr”,您可以看到对陡峭和浅滩部分设置不同行距的效果。
它会进行以下转换:
更改为以下内容:
