P&ID 线列表

在 Plant 3D 模型中放置 P&ID 对象的三维等效对象。

 功能区: 单击“常用 - 管道”选项卡 “零件插入”面板 “P&ID 线列表”

 命令条目:  plantpidlinelist

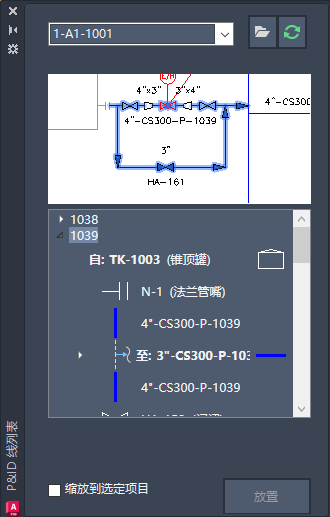

线列表控件

提供一种在三维模型中放置 P&ID 线和嵌入式元件的三维等效对象的方法。

下拉列表

显示当前 P&ID 图形的名称。默认情况下，显示上次打开的图形。

放置

将在三维模型中放置选定的线或元件。

线列表面板

显示可放置在三维模型中的线和嵌入式元件。

线列表工具栏

提供用于打开和刷新图形状态的按钮。

•   打开。打开选定的 P&ID 图形。
•   刷新。刷新选定 P&ID 图形的线列表和线元件。

P&ID 预览

从下拉列表中提供选定 P&ID 图形的预览。

若要更改预览区域的颜色，请在预览区域上单击鼠标右键，然后选择“反转背景颜色”。

树状图

树中的每个节点表示 P&ID 图形中的线组。与每个线组关联的在嵌入式元件、支管、页间连接符、起点/终点设备和管嘴将根据管线的流向进行排序。

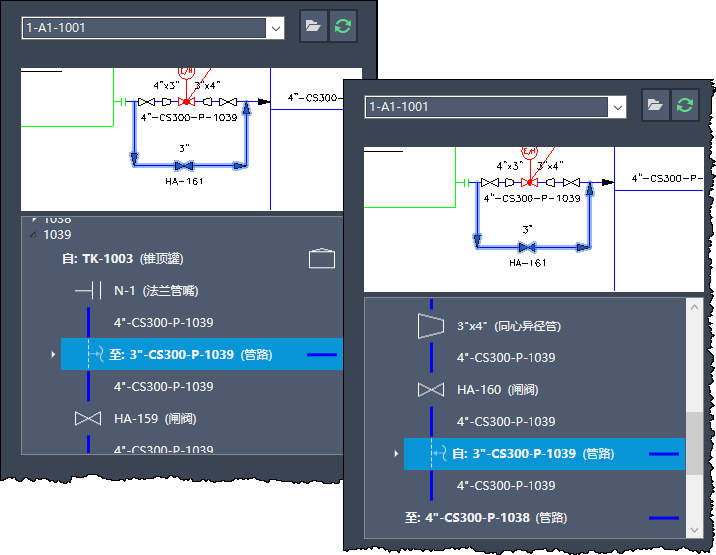

• 支管：线段的每个支管都列在树状图中，并且已明确标识流向。
  • 支管由图标和前缀表示，指示它是出口 (至) 还是入口 (自) 。
  • 通过展开支管，可以查看线段、嵌入式元件和支管的起点/终点。

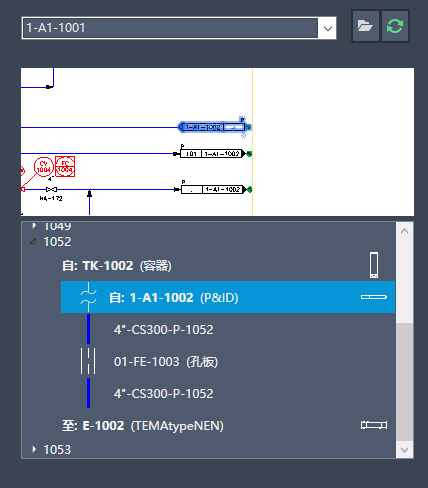

• 页间连接符(OPC)：页间连接符通过图标 和指示流向、出口 (TO) 或入口 (FROM) 的前缀来标识。
  • 对于通过跨多个 P&ID 图形的页间连接符连接的线组，其他 P&ID 图形的起点/终点元件将显示在树状图中。
  • 若要查看连接的线段，请双击页间连接符。

• 快捷菜单：树中的每个节点都有一个快捷菜单，用于提供各种功能：
  • 将元件放置在当前 DWG 中。此选项使您可以将选定的元件放置在当前图形中。
  • 在 P&ID 预览中查找。使您可以在 P&ID 预览中查找并亮显选定元件。
  • 展开/收拢。对于支管节点，此选项使您可以展开或收拢支管。
  • 在线列表中显示连接的 P&ID 线详细信息。对于页间连接符，此选项使您可以直接在“P&ID 线列表”中查看 P&ID 详细信息。

缩放到选定项目

选中此复选框后，可以单击树中的项目，然后相应对象将以最大比例显示在绘图区域的中心位置。
