可以使用等级库查看器将管道或管件添加到模型。
等级库查看器使用等级库文件来控制零件尺寸、选择和布线优先级。打开等级库文件后，可以查看等级库工作表、将项目添加到三维模型以及自定义工具选项板。
查看选定等级库中特定尺寸的所有可用零件。对尺寸和等级库列表所做的任何更改都会在管道等级库查看器和功能区上的“零件插入”面板中更新。
可以插入尺寸已定或尺寸未定的零件。如果使用对象捕捉连接到开放端口，将使用该端口的尺寸。您可以设置该程序，以便在对等级库文件进行更改时更新三维模型。
管道等级库查看器使您可以自定义列和搜索非显示特性。

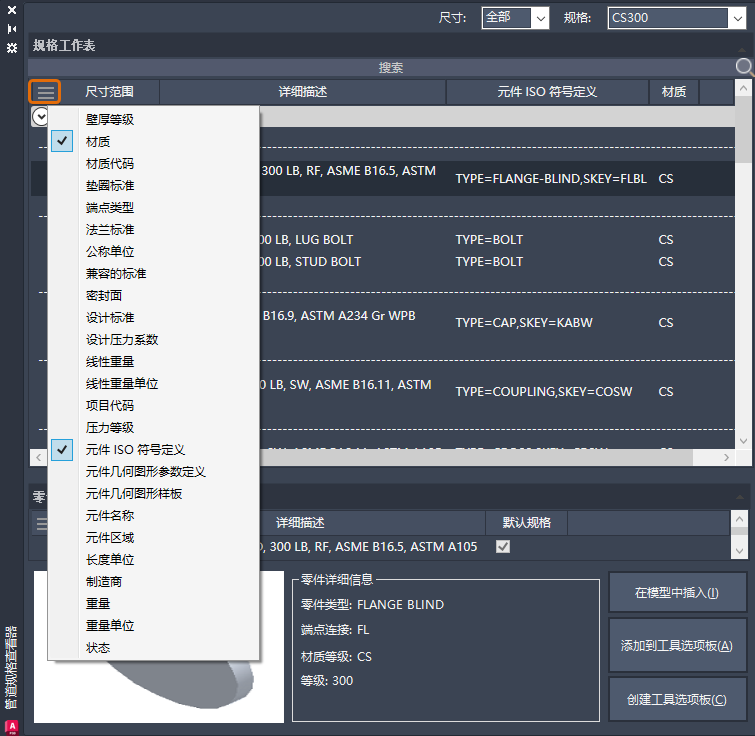

在“等级库工作表”和“零件尺寸”的左上角添加了列自定义功能。单击该按钮可显示特性列表，从中可以选择要显示在列中的特定特性。也可以通过拖动来手动调整每列的位置。
如果已从等级库编辑器添加自定义特性，则这些特性将显示在特性弹出列表中。自定义零件族特性将显示在“等级库工作表”特性列表中，而自定义零件尺寸特性将显示在“零件尺寸”中。
您可以选择是显示零件尺寸的详细描述还是简短描述。
注： 前三个尺寸列已合并为单列（尺寸范围）。

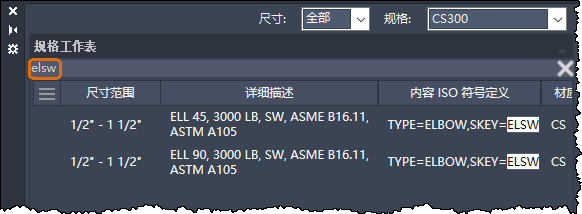

即使特性当前未显示在列中，也可以搜索特性。将光标悬停在搜索结果上时，系统将显示工具提示，指示包含搜索文字的特性。例如，如果在搜索框中键入“elsw”，则 Skey=ELSW 的所有弯头都将显示在搜索结果中。
