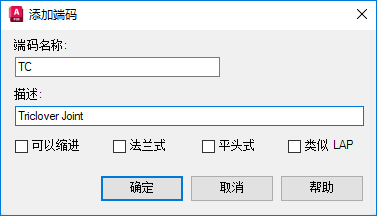

“添加端码”对话框

添加端码。

可以使用“管理端码”对话框管理端码。

端码名称

对正在添加的端码命名。名称不能包含数字或空格。

说明

对端码进行说明。

可以缩进

启用缩进模式（缩进弯头）。指定的角度可以小于所连接到的元件（例如：弯头）的角度。

法兰式

指定按预期方式设置螺栓。

平头式

为连接部件指定单个螺栓组。

类似 LAP

指定需要存根端。

注：

端码将保存到 AutoCAD Plant 3D toolset 的安装中，而非保存到项目中。
