按长度拼接钢筋

根据指定的最大长度、最小长度和结束段位置，连接选定的钢筋集。

使用“连接钢筋 - 按长度”连接钢筋的步骤

1. 选择一个或多个钢筋集。
2. 在“修改|结构钢筋”“连接”面板中，单击 （连接钢筋）。
3. 在“修改|连接钢筋”“连接”面板中，单击 （按长度）。
4. 在“修改|连接钢筋”“长度”面板中，选择最大长度、最小长度和结束段位置。还可以按空格键来切换结束段位置。
5. 从“属性”选项板中选择接头类型。
   注： 按长度连接时，接头位置会灰显并锁定在“中间”。
6. 将光标悬停在视图中的任何钢筋集上，以查看按长度连接的预览。可以按空格键循环显示起点或终点处的结束段位置。
7. 单击以连接亮显的钢筋集。
8. 连接的钢筋集将显示为预览。按“完成”以接受连接的钢筋集，或按“取消”以放弃更改。

注： 使用按长度连接时，初始选择无关紧要，可以选择视图中的任何钢筋集。

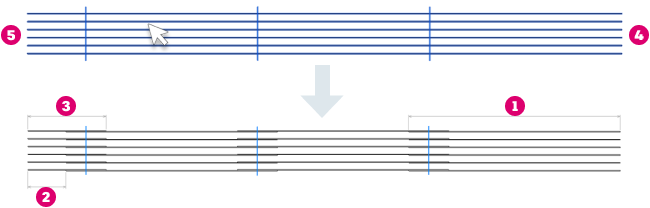

• - 最大长度
• - 最小长度
• - 结束段位置
• - 钢筋集的起点

以下示例显示了结束段位置位于终点的按长度连接
