编辑已连接钢筋集的钢筋约束

编辑已连接钢筋集对混凝土主体或其他钢筋的约束。

已连接钢筋集通过使用钢筋约束来保持彼此之间的连接。

当编辑链中钢筋集的约束时，即编辑整个链对混凝土主体或其他钢筋的约束。

编辑已连接钢筋集的端点约束的步骤

1. 选择其中一个钢筋集。

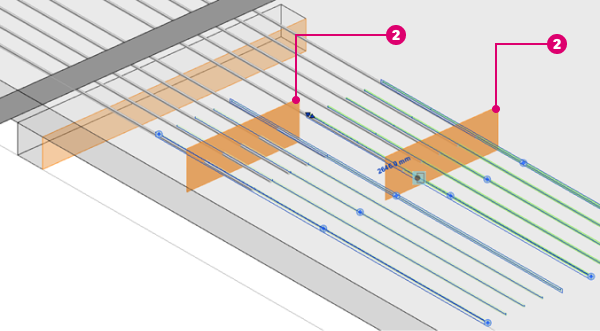

2. 依次单击“修改|结构钢筋”“约束”面板 （编辑约束）。
3. 选择要编辑的端点操纵柄。
   注： 通过单击其他位置之一 ，可以切换该端点的接头位置。
4. 单击混凝土面并设置该端点的偏移。
5. 编辑两个已连接钢筋集中任何一个的约束都会产生相同效果。

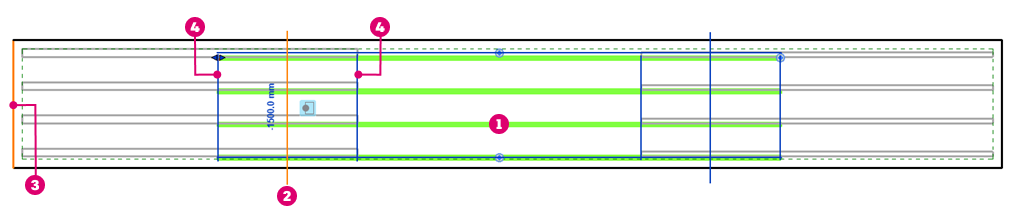

连接链中钢筋集的钢筋端点约束

• - 连接链中已编辑的钢筋集。
• - 钢筋端点操纵柄（中间）的当前接头位置。
• - 已编辑钢筋端点的约束目标。
• - 钢筋端点操纵柄（端点 1、端点 2）的其他可能接头位置。

三维视图

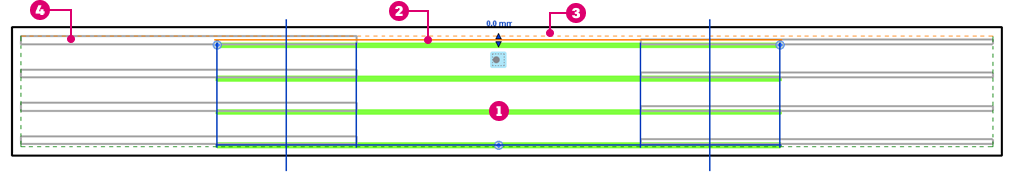

连接链中钢筋集的钢筋平面约束

• - 连接链中已编辑的钢筋集。
• - 显示所有已连接钢筋集中最大直径钢筋的钢筋平面操纵柄图形。
• - 对保护层的约束。
• - 所有已连接钢筋集的最大直径钢筋。
