连接钢筋 - 拾取线

在选定位置或选定线参照处连接一个或多个钢筋集。

选定线参照将连接与其相交的所有钢筋集。

使用“连接钢筋 - 拾取线”连接钢筋的步骤

1. 选择一个或多个钢筋集。
2. 在“修改|结构钢筋”“连接”面板中，单击 （连接钢筋）。
3. 在“修改|连接钢筋”“连接”面板中，单击 （拾取线）。
4. 从“属性”选项板中选择接头类型。

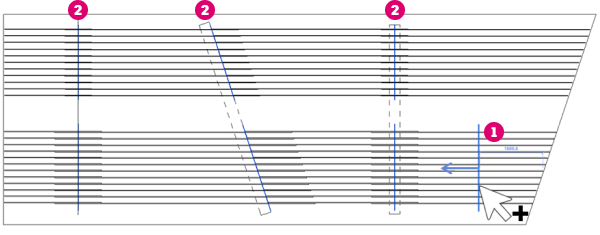

5. 沿最初选定的任何钢筋集单击，以在该位置 连接钢筋集。再次单击以取消选择并删除现有接头。
6. 或者，选择视图中的任何线参考，以连接所有相交钢筋集 。
7. （可选）可以更改接头位置实例参数，使接头线位于搭接长度的中间或侧面。按空格键以在接头位置选项之间切换。
8. 连接的钢筋集将显示为预览。按“完成”以接受连接的钢筋集，或按“取消”以放弃并退出连接钢筋工具。

在三维视图中，拾取的参照将投影到当前工作平面并拉伸以连接钢筋集。在使用连接钢筋工具之前或期间，可以切换当前工作平面以选择适当的工作平面。

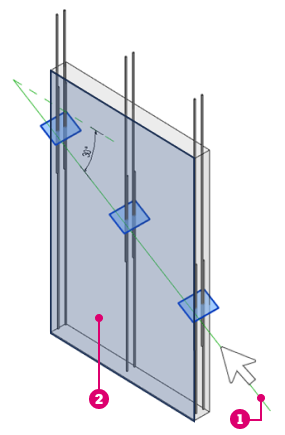

例如，对于钢筋位于墙内部的情况，通过拾取在当前工作平面 中绘制的模型线 来连接钢筋：
