“高级”选项卡

此部分提供以下选项：

• 倾斜系数 - 定义 VRED 倾斜视图的程度。

• 正交尺寸 - 调整正交摄影机的大小。

• 使用手动视野 - 激活或取消激活自定义视野设置。

• 侧面(左、右、下、上) - 基于“左”、“右”、“下”和“上”通过视野定义摄影机投影。

• 使用手动投影矩阵 - 覆盖摄影机的“投影模式”并激活“投影矩阵”。

• 投影矩阵 - 创建自定义投影矩阵。启用后，在“摄影机设置”>“常规”中，“投影模式”将自动更改为“自定义矩阵”。

此部分提供以下选项：

• 启用 - 激活或取消激活扭曲贴图。

• 左眼和右眼扭曲贴图 - 允许在像素级别使用扭曲纹理。纹理描述了规格化 XY 图像坐标的过程。输入纹理是一个 EXR 图像。红色通道描述了 X 图像坐标的过程。绿色通道描述了 Y 图像坐标的过程。原点 (0,0) 位于左下角。

支持操作员执行演示，以防止摄影机与对象相交。

• 使用碰撞检测 - 启用/禁用识别摄影机何时与对象发生碰撞的功能。

• 滑动 - 发生碰撞时允许摄影机掠过曲面。

• 距离 - 定义摄影机检测到碰撞时摄影机和对象之间的距离（以毫米为单位）。

• 算法 - 确定用于碰撞检测的选择算法（“三角形”或“边界框”）。

• 节点 - 使用添加节点时，将“场景图形”中的当前选定对象添加到碰撞检测时考虑的对象列表。
• 移除节点 - 从列表中删除选定的条目/对象。

• 构建场景 - 使用上述设置的预计算来创建场景。设置若有任何更改，则需重新计算场景。

此部分提供以下选项：

• 来源 - 设置摄影机位置的三维坐标。

• 位于 - 设置关注中心的坐标。

• 向上 - 设置向上矢量的坐标，以定义场景中朝上的方向。

• 应用 - 将选定摄影机的变换更新为输入的值。

• 使用摄影机高度作为 VR 地平面 - 将 VR 地平面更改为摄影机高度。随着摄影机上下移动，用户和传送垫也会随之移动。但是，如果启用了在几何体上或校准地面传送，则将忽略“使用摄影机高度作为 VR 地平面”。

  提示：

  您还可以使用 adjustHeight 将 VR 地平面更改为摄影机高度。有关详细信息，请参见 xR 中的高级视点。

  注意：

  如果启用了校准地面，则将忽略“使用摄影机高度作为 VR 地平面”。

使用“透视匹配”可以快速将对象定位在底板图像的前面。使用终止线，将活动摄影机的焦距和旋转参数与底板相匹配，以便将模型集成到场景中。

有关使用透视匹配的信息，请参见 使用透视匹配 。

• 透视匹配 - 单击此按钮可启用其他透视匹配参数。

• 终止线 - 设置要显示哪些终止线操纵器。三个操纵器对应于三个轴：

  • 红色 = X 轴
  • 绿色 = Y 轴
  • 蓝色 = Z 轴

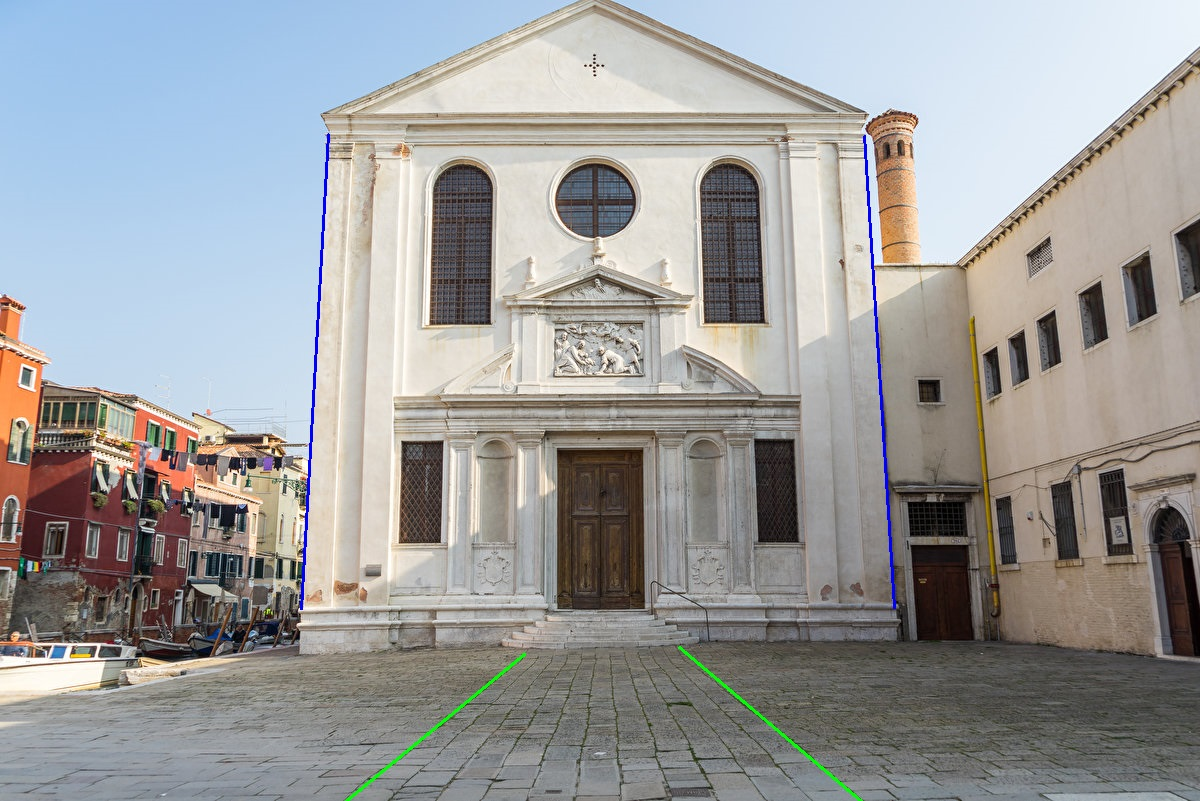

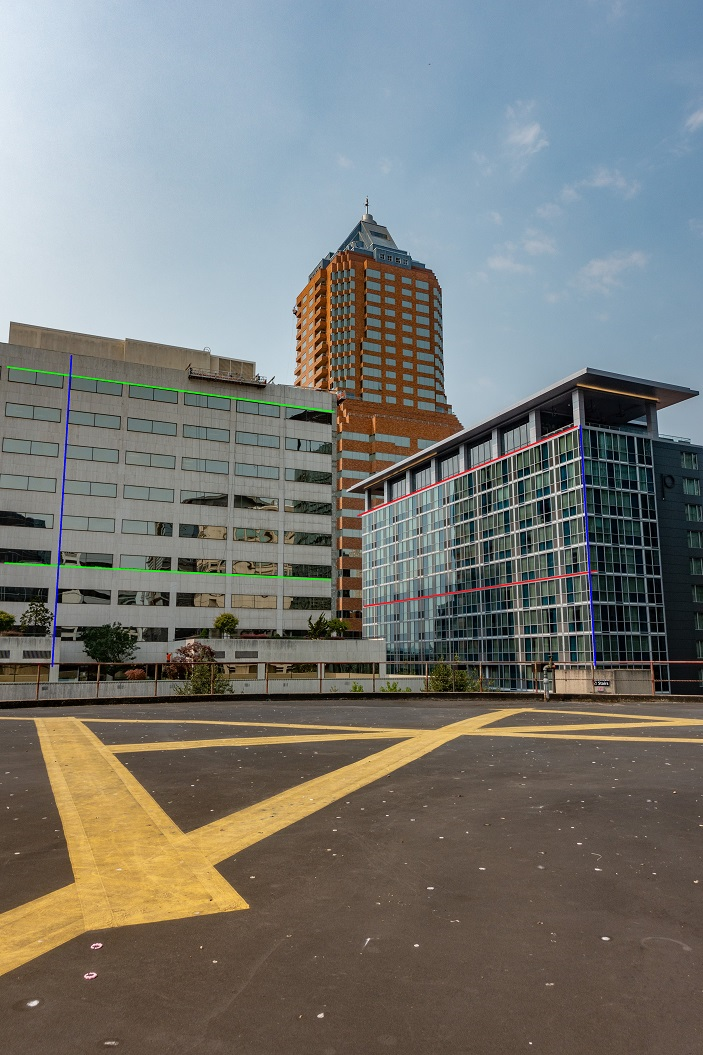

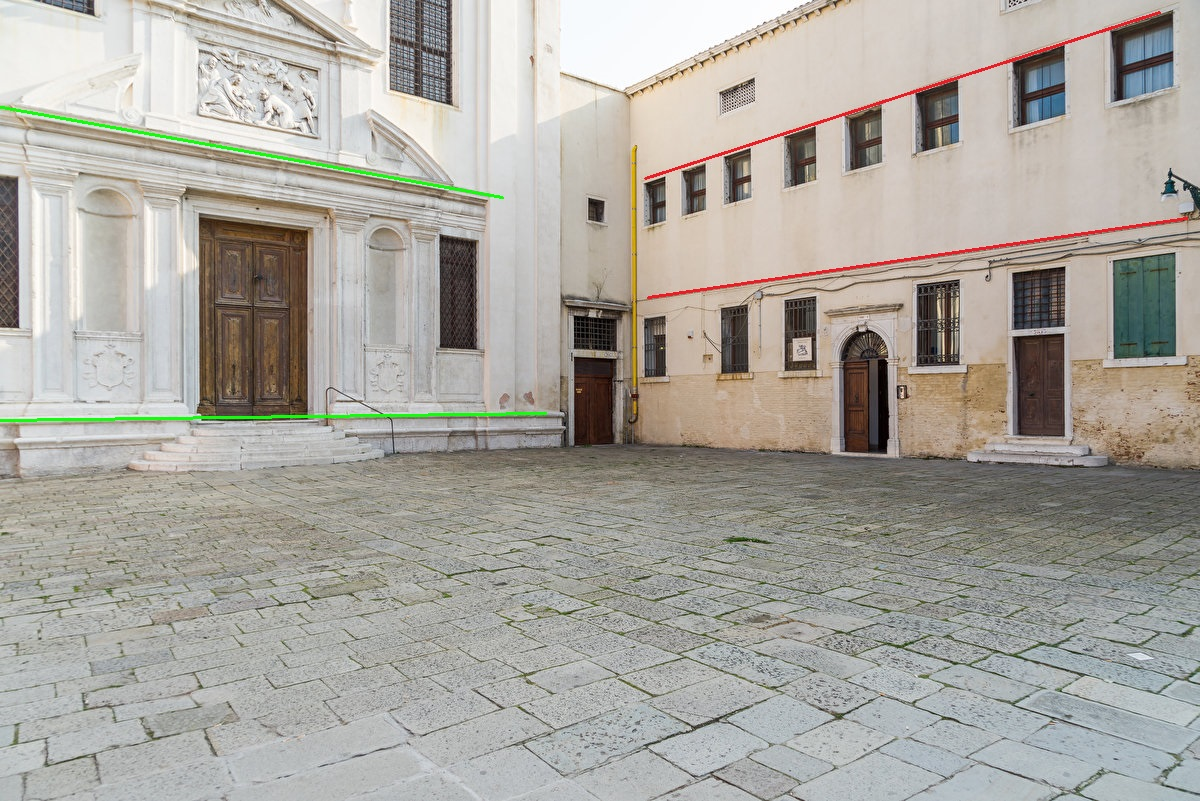

  选择以显示 XYZ、XY、XZ 或 YZ 终止线操纵器。







  • 重置 - 将终止线重置为视口中的默认值。

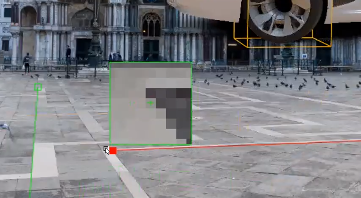

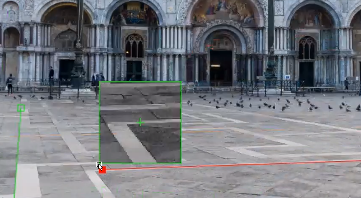

• 放大因子 - 设置放大镜的放大因子。当选择终止线操纵器控制柄以帮助进行定位时，将显示放大镜。





  有关使用放大因子的说明，请参见使用放大镜定位终止线。

• 旋转 - 按设置的度数围绕摄影机轴进行旋转，以更改对象相对于背景的方向。使用箭头按钮围绕摄影机轴顺时针或逆时针旋转摄影机。

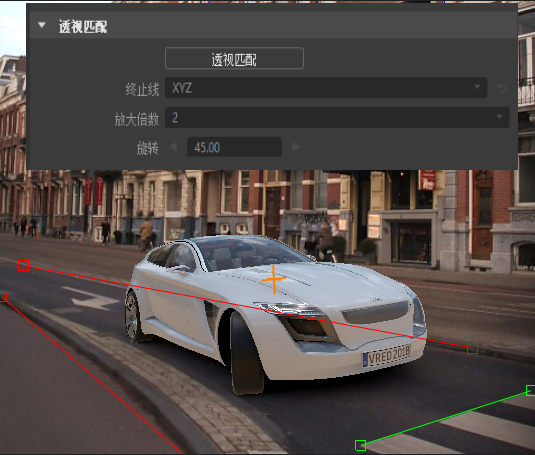

  原始

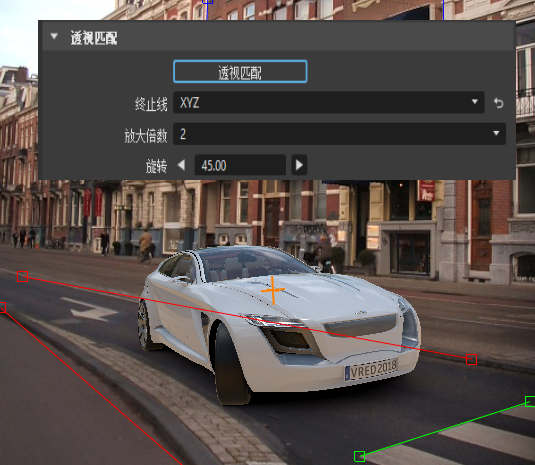

  顺时针旋转

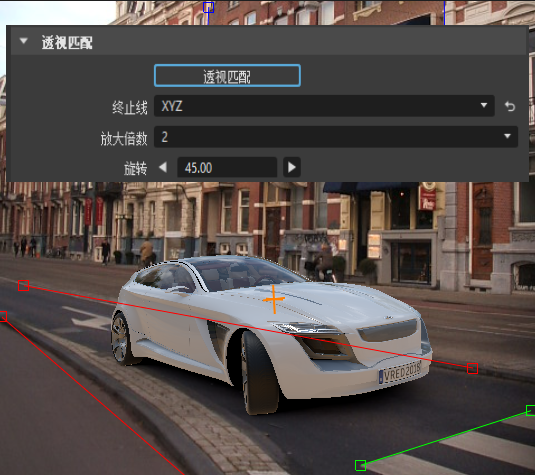

  逆时针旋转
