场景 > 剪切

使用“剪切”模块可以剪切对象，隐藏平面一侧的场景部分，以进行构造评估和查看实体。这可供构造评估之用。

有关剪切和剪切平面的详细信息，请参见以下内容：

• 剪切平面（视频）
• 使用剪切平面（操作方法）

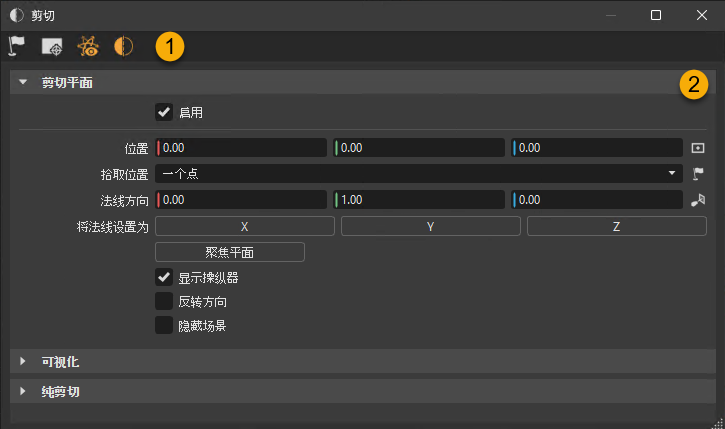

“剪切”模块包含一个工具栏和三个分区。

工具栏

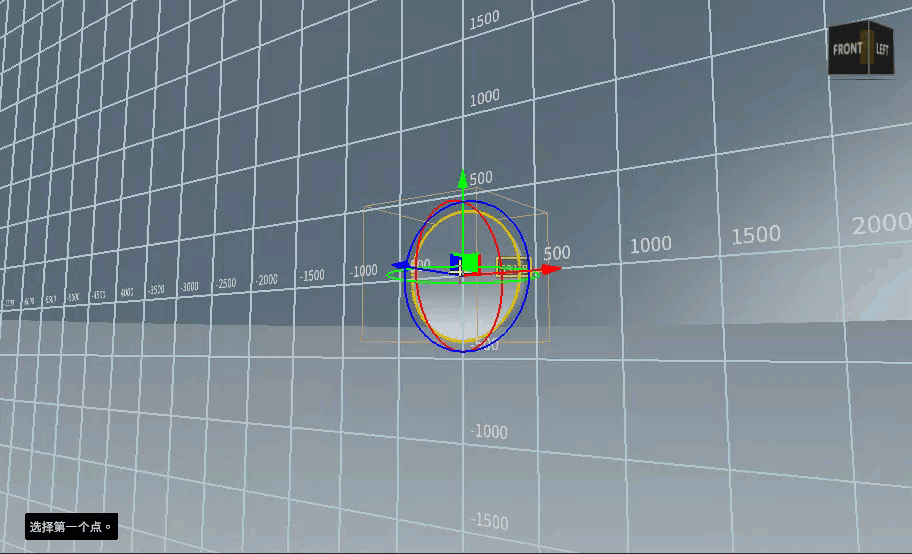

• 拾取位置 - 仅当启用了“启用剪切”时可用。更改剪切平面的定位。单击“拾取位置”，按照屏幕左下角的提示操作，按住 Shift 键并单击可选择任意点。

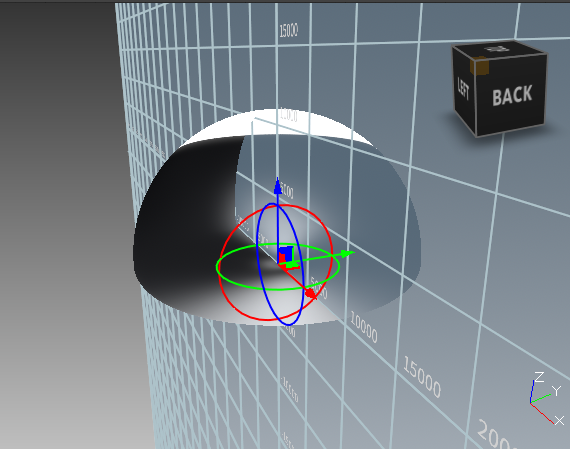

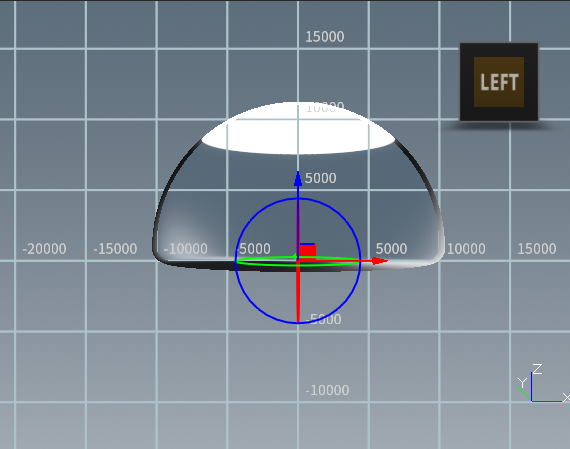

• 聚焦平面 - 仅当启用了“启用剪切”时可用。将显示的视图更改为聚焦平面。

  原始视图	聚焦平面视图

• 显示操纵器 - 仅当启用了“启用剪切”时可用。启用此选项后，将显示剪切平面操纵器。

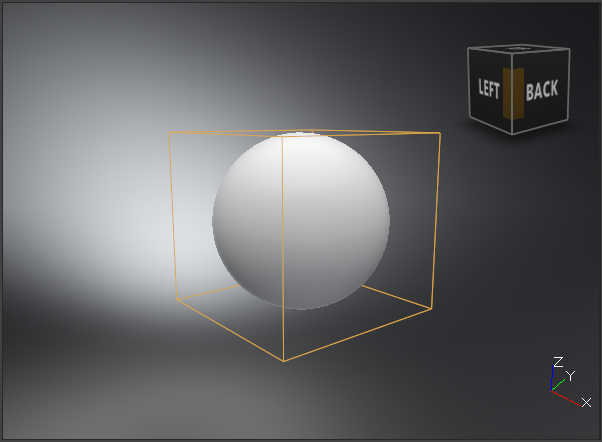

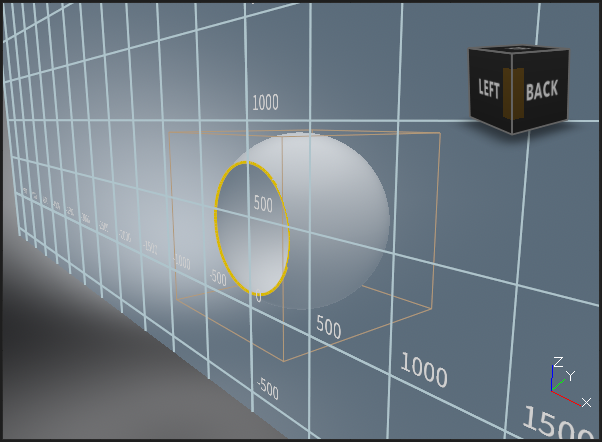

• 启用剪切 - 启用此选项后，将显示剪切平面。

  禁用	启用

分区

剪切平面

以下选项用于更改剪切平面的定位。

• 启用 - 启用此选项后，将显示剪切平面。

• 位置 - 重新定位剪切平面。单击 ，将剪切平面的中心定位在 0,0,0 处。

• 拾取位置 - 允许在渲染视图中拾取点以重新定位剪切平面。可使用下拉列表选择重新定位剪切平面所需的点数。单击 ，然后按住 Shift 键并单击以选择点，并按照屏幕左下角的提示进行操作。

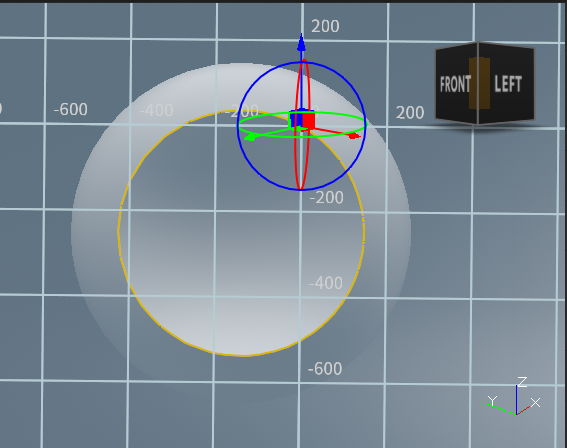

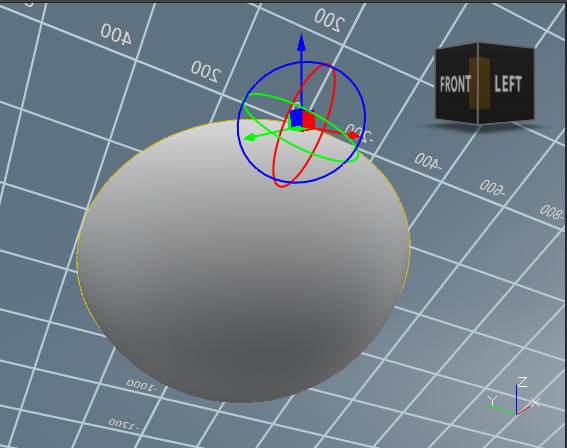

• 法线方向 - 设置剪切平面曲面法线的方向。单击 可设置朝向摄影机轴的法线。

  之前	之后

• 将法线设置为 - 将剪切平面及其法线翻转为朝向选定轴。

• 聚焦平面 - 将显示的视图更改为聚焦平面。

  原始视图	聚焦平面视图

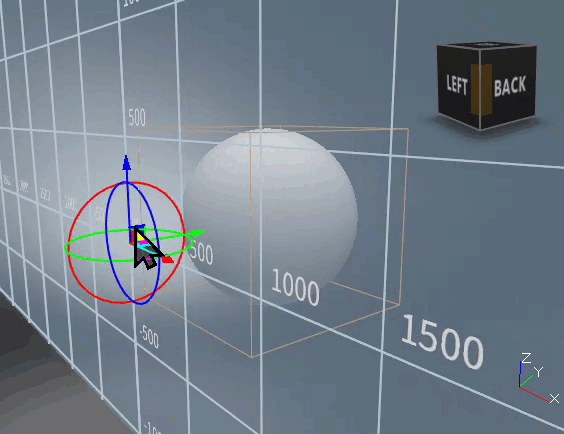

• 显示操纵器 - 启用此选项后，将显示剪切平面操纵器。

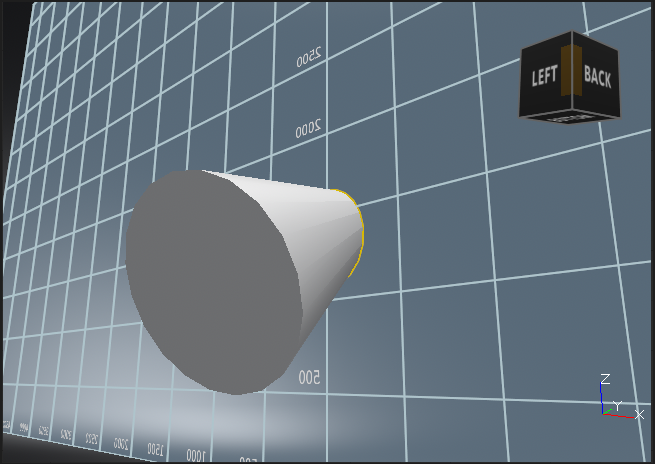

• 反转方向 - 通过将剪切平面的法线翻转为朝向相反方向来反转剪切平面。

  原始	反转

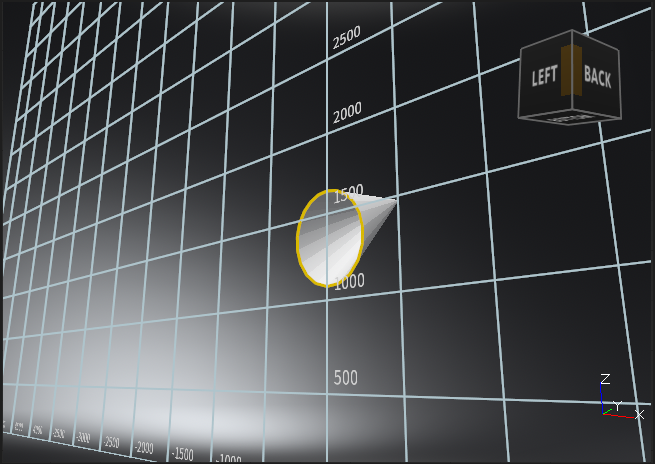

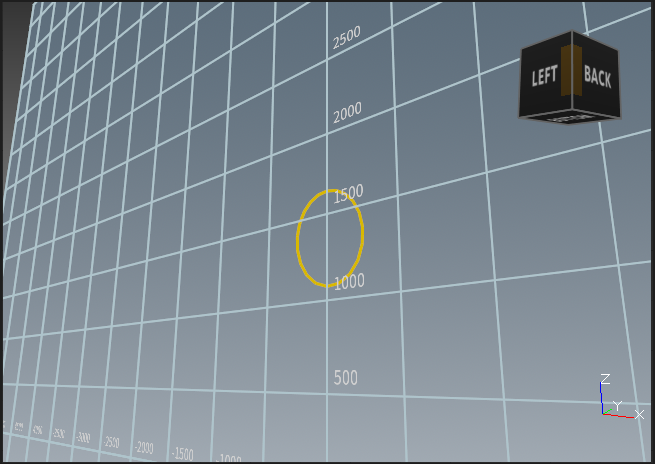

• 隐藏场景 - 在渲染视图中隐藏场景以仅显示剪切平面。

  原始	隐藏

可视化

以下选项用于更改剪切平面的外观。

• 显示剪切平面 - 启用此选项后，将显示半透明的剪切平面。

  显示剪切平面	隐藏剪切平面

• 平面颜色 - 设置可见剪切平面的颜色。

  原始颜色	新颜色

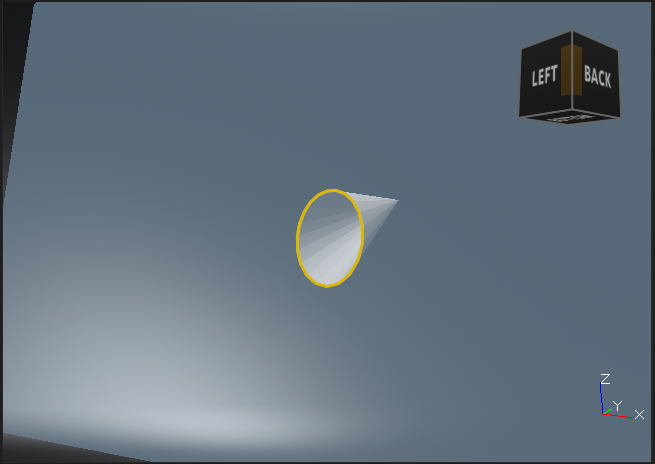

• 显示栅格 - 启用此选项后，将显示剪切平面栅格。

  显示栅格	隐藏栅格

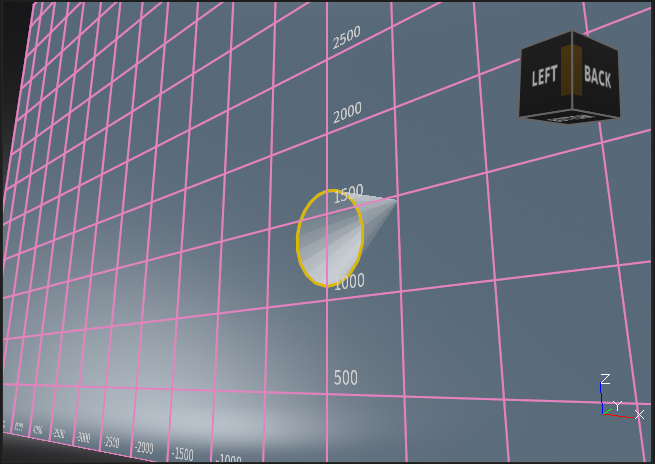

• 栅格颜色 - 设置栅格数字和线条的颜色。

  原始颜色	新颜色

• 显示轮廓 - 显示对象与剪切平面相交的位置。

  显示轮廓	隐藏轮廓

• 轮廓颜色 - 设置轮廓的颜色。

  原始颜色	新颜色

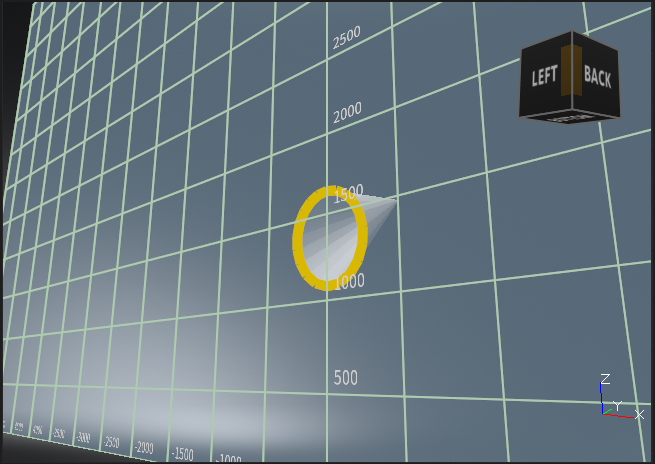

• 轮廓宽度 - 设置轮廓线的宽度。

  宽度 = 3	宽度 = 20

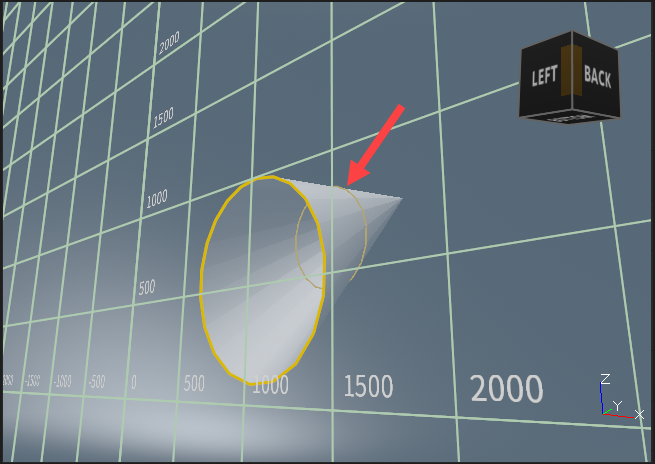

• 克隆轮廓 - 创建轮廓线的克隆。如果重新定位了剪切平面，此克隆仍留在它的创建位置。

  原始	隐藏

纯剪切

以下选项用于设置剪切平面路径。

• 拾取剪切路径 - 设置要沿预定义路径移动的剪切平面。有关说明，请参见 如何设置剪切平面路径 。
• 速度 - 设置剪切平面沿预定义路径移动的速度。
