在 Inventor 中查找重复零件

了解如何在 Inventor 中查找重复零件。

仅已建立索引的零件用于搜索重复项。单击此处详细了解索引，以及某些文件无法建立索引的可能原因。

从 Inventor 2020.2 版本开始，我们实施了双检查机制以检查重复的零件。为了获得最准确的结果，请更新到 Inventor 2020.2 或更新版本。

查找重复项

1. 指定输入几何体以搜索/选择零件、部件或子部件。

2. 在 Vault 工具栏中单击 “查找重复项”。请确保您在 Vault 项目中工作，以便能够使用该命令。

3. 可选：选中“检查资源中心零件”框，以在搜索重复项期间检查部件中的资源中心零件。

   注意：该选项仅在部件环境中可用。

4. 可选：选中“检查已发布的零件”框，以在搜索重复项期间检查部件中已发布的零件。

   注意：该选项仅在部件环境中可用。

5. 单击“搜索”。

   注意：新添加的零件需要一些时间建立索引。检查作业队列，以了解有关已建立索引的零件状态的详细信息。

6. 查看搜索结果。

7. 在零件搜索结果中，单击 可以显示可执行的选项。

创建新搜索

1. 单击 可开始新搜索。

查看单个零件的搜索结果

1. 单击“搜索”。零件搜索结果会显示在“查找重复项”面板中。

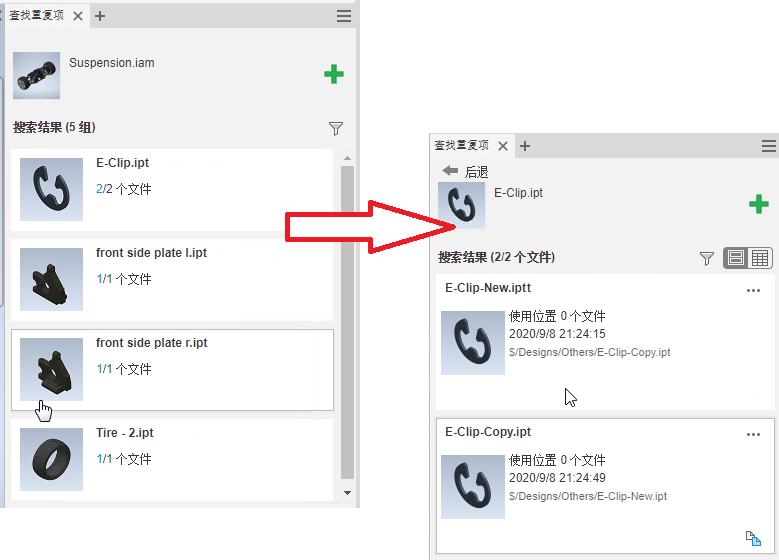

查看部件的搜索结果

1. 单击“搜索”。搜索结果组会显示在“查找重复项”面板中。

2. 单击所需的组结果可查看各个重复零件。

   表示具有相同源的零件（例如，使用 Copy Design 创建的零件或手动复制的零件）。

3. 单击 “返回”可返回到组结果列表。



控制搜索结果的视图显示。可使用以下视图选项：

平铺视图	在包含图像预览的列表中显示搜索结果。

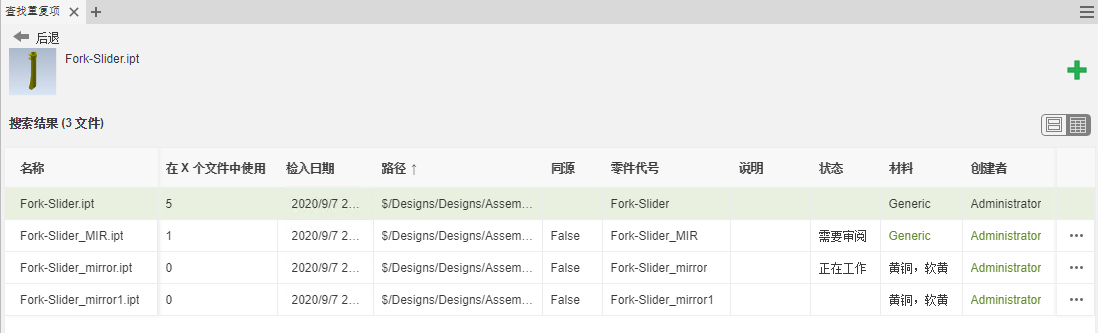

详细信息视图	显示搜索结果以及详细信息，例如材料、文件路径或源文件所使用的文件数。系统会先列出源文件，以便您轻松比较有关源文件和找到的重复项的数据。相同的特性以绿色表示。 您可以单击标题对列进行排序。还可以移动面板并将其固定到 Inventor 图形窗口的底部。

零件操作

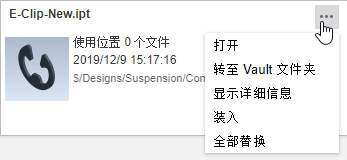

单击搜索结果零件旁的 可访问以下选项：
