狀態列

註: 步驟、影像和影片可能隨產品版本而略有不同。

與說明主題相關的許多常見問題都提到狀態列。許多人不知道狀態列是什麼、在哪裡，或用途為何。

它是什麼

透過狀態列可快速存取某些最常用的繪圖輔助和工具。這是預設的狀態列。

在哪裡

狀態列會顯示在應用程式的右下角。

如何使用

1. 如果目前沒有顯示狀態列，請在指令行輸入 STATUSBAR 並輸入 1。
2. 某些控制項是開關，表示只要按一下就可以打開或關閉功能。打開和關閉下列工具：
   • 格線顯示 查找
   • 正交模式 查找
   • 物件鎖點追蹤 查找
   註: 藍色背景表示功能處於打開狀態。

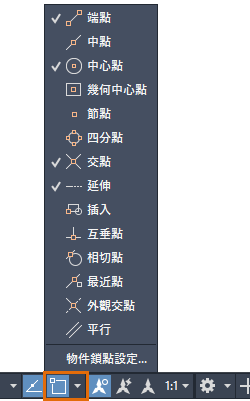

3. 按一下箭頭，或以右鍵按一下「物件鎖點」圖示上的任意位置，以顯示相關聯的功能表。

   1. 勾選或清除個別的物件鎖點設定。
   2. 按一下「物件鎖點設定」以開啟「製圖設定」對話方塊的「物件鎖點」頁籤。
4. 對於有選項設定的工具，請按一下滑鼠右鍵，然後選取功能表選項，以顯示工具的設定對話方塊。例如：
   1. 以右鍵按一下「網格顯示」，然後選取「格線設定」來設定格線與鎖點間距。

   2. 以右鍵按一下「物件鎖點追蹤」，然後選取設定選項來設定物件鎖點追蹤設定。

5. 將游標懸停在工具上並按 F1 鍵，可開啟該工具的說明主題。例如：
   1. 將游標懸停在「正交」模式，然後按 F1。 查找
   2. 將游標懸停在「工作區切換」，然後按 F1。 查找

自訂

選取您要顯示在狀態列上的工具，以及您想要隱藏的工具。

1. 按一下狀態列最右端的「自訂」。
2. 選取您要顯示或隱藏的工具。例如：
   1. 勾選「線粗」以將其顯示。 查找
   2. 清除「動態輸入」以將其隱藏。 查找
   註: 如果有勾選標記，表示控制項目前已經顯示在狀態列中。

狀態列上的座標顯示

您也可以在狀態列上顯示游標座標。依預設，座標顯示是處於關閉狀態。

1. 按一下「自訂」。
2. 勾選「座標」。
3. 以右鍵按一下「座標」工具可顯示選項的功能表。
   註: 按 F1 可查看選項的說明。

功能鍵

如果您想要使用鍵盤，某些功能鍵執行的切換動作與狀態列上的控制項相同。

按鍵	狀態列圖示	功能	描述
F3		物件鎖點	打開與關閉物件鎖點。
F4		3D 物件鎖點	打開與關閉其他的 3D 物件鎖點。
F7		格線顯示	打開與關閉格線顯示。
F8		正交	將游標移動鎖住為水平或垂直。
F9		格線鎖點	將游標移動限制為指定的格線間距。
F10		極座標追蹤	導引游標移至指定的角度。
F11		物件鎖點追蹤	從物件鎖點位置水平和垂直追蹤游標。
