關於聚合線

聚合線是做為單一物件建立的相互連接的線段序列。您可以建立直線段、弧段或二者的組合。

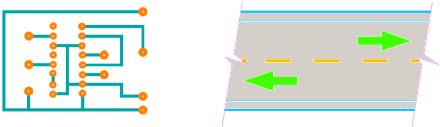

基於某些原因,您可能會選擇使用聚合線,包括以下內容:

修改聚合線

您可以使用多種方法來變更聚合線的造型和外觀。

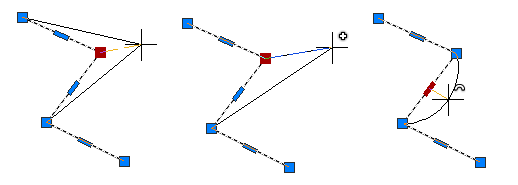

當您選取聚合線,您可以使用掣點來移動、加入或刪除個別頂點,以及在弧和直線段之間轉換。

您也可以將聚合線轉換為雲形線擬合或曲線擬合聚合線。

註: 您可以使用 Spline 指令、物件選項,將雲形線擬合聚合線轉換為 B 雲形線。 查找

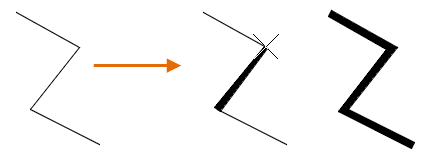

使用 PEDIT 指令以變更個別線段或整條聚合線的寬度。

註: 「性質」選項板中也提供許多用於修改聚合線的選項。

線型和聚合線頂點

對於聚合線,您可以指定線型樣式是在每個區段上置中,還是在整個聚合線長度中連續跨越頂點。

使用 PLINEGEN 系統變數為新物件指定此選項。您可以在「線型生成」設定中的「性質」選項板上更新既有聚合線。

聚合線格式:輕聚合線與「舊式」聚合線

輕聚合線定義為包含定義聚合線每個頂點之資訊的單一物件,這與「舊式」聚合線不同,「舊式」聚合線定義為定義每個聚合線頂點之許多物件的集合。「舊式」聚合線可以是 2D 或 3D 聚合線,而輕聚合線只能是 2D 聚合線。

與「舊式」2D 聚合線相比,輕聚合線顯示速度更快,消耗的磁碟空間和 RAM 更少。在 AutoCAD R14 以上版本中,除非透過 AutoCAD PEDIT 指令彎曲或擬合 3D 聚合線與 2D 聚合線,否則系統一律將 3D 聚合線建立為「舊式」聚合線圖元;將 2D 聚合線建立為輕聚合線。在 AutoCAD R14 或更高版本中開啟舊版的圖面時,所有 2D 聚合線都會自動轉換為輕聚合線,除非這些聚合線經過彎曲、擬合或包含延伸資料 (xdata)。

註: PLINETYPE 系統變數控制由 PLINE 和 PEDIT 指令建立的 2D 聚合線類型。
