「零件表設定」對話方塊 (AutoCAD Mechanical 工具集)

使用此對話方塊，可自訂零件表的預設設定。

修訂 顯示控制零件表預設設定標準的名稱和版本。
插入
	插入點 指定零件表的基準點位置。此設定也可以控制零件表的標題的位置。如果插入點在底部，標頭與標題將在零件表的底部顯示，零件將從下向上進行列示。與此類似，如果插入點在頂部，標頭與標題將在零件表的頂部顯示，零件將從上向下進行列示。 註: 如果您選取標示為「依標準的名稱」的選項，插入點會連結至目前製圖標準主設定的「列示貼附點」設定。如果主設定發生變更，插入點會自動遵循該變更。
文字 控制零件表標頭列和本體列的預設文字設定。
	標頭
		型式 定義用於標頭列的文字型式。僅在目前標準為自訂標準時，此選項才可用。
		控制 如果文字的長度超出欄的寬度，定義如何將文字填入欄內。「填入」選項壓縮文字，以在一行內填入文字。「折繞」選項將文字折繞至下一行。「無」選項使文字流向下一欄。
		高度 定義用於標頭列的文字高度。如果目前的標準為自訂標準，則您可以指定非標準文字高度。否則，AutoCAD Mechanical 工具集 將限制您從清單中選取值。 註: 如果您選取標示為「依標準的名稱」的文字高度，文字高度會連結至製圖標準主設定中的基準高度設定。如果主設定變更，標頭文字大小會相應變更。
		顏色 定義用於標頭列的文字顏色。 註: 如果您選取標示為「依標準的名稱」的顏色，文字顏色會連結至製圖標準主設定中的基準文字顏色設定。如果主設定變更，標頭列的文字顏色會相應變更。
	資料
		型式 定義用於資料列的文字型式。僅在目前標準為自訂標準時，此選項才可用。
		控制 如果文字的長度超出欄的寬度，定義如何將文字填入欄內。「填入」選項壓縮文字，以在一行內填入文字。「折繞」選項將文字折繞至下一行。「無」選項使文字流向下一欄。
		高度 定義用於資料列的文字高度。如果目前的標準為自訂標準，則您可以指定非標準文字高度。否則，AutoCAD Mechanical 工具集 將限制您從清單中選取值。 註: 如果您選取標示為「依標準的名稱」的文字高度，文字高度會連結至製圖標準主設定中的基準高度設定。如果主設定變更，資料列的文字大小會相應變更。
		顏色 定義用於資料列的文字顏色。 註: 如果您選取標示為「依標準的名稱」的顏色，文字顏色會連結至製圖標準主設定中的基準文字顏色設定。如果主設定變更，資料列的文字顏色會相應變更。
		間距 定義兩個資料列之間的間隙。
內邊界
	標頭 設定標頭列的空白空間範圍。
		上 設定從列的頂端至文字頂端的距離。
		下 設定從列的底端至文字底端的距離。
		左 設定從欄的左側邊至靠左對齊文字的左側的距離。
		右 設定從欄的右側邊至靠右對齊文字的右側的距離。
	資料 設定資料列的空白空間範圍。
		上 設定從列的頂端至文字頂端的距離。
		下 設定從列的底端至文字底端的距離。
		左 設定從欄的左側邊至靠左對齊文字的左側的距離。
		右 設定從欄的右側邊至靠右對齊文字的右側的距離。
配置
	插入標頭 控制是否在零件表中顯示標頭列。標頭列顯示零件表欄的欄標頭。
		插入標題 控制零件表是否含有標題列。標題列顯示零件表的名稱。
		展示掣點框 控制是否顯示零件表的掣點框。掣點框是展示零件表實際範圍的框，在某些情況下可能大於零件表的可見範圍。
		粗體型式 將標題、標頭以及總計列的線型設定為粗體。
		過濾空的參考 如果本體圖塊 (自訂零件表的) 無資料，則控制是否將其隱藏。僅在將零件表型式設定為自訂零件表時，此選項才可用。
		演算 DSK 檔案 透過 DSK 檔案設定自訂零件表的群組選項。DSK 檔案使用遮罩編輯器建立。查看「其他進階」工具以獲取「遮罩編輯器」的文件。
欄分割 包含規劃是否要執行欄分割的選項。如果要執行，如何執行。欄分割是指整個零件表隨著資料列數目增長的折繞能力。
	啟用欄分割 打開欄分割。

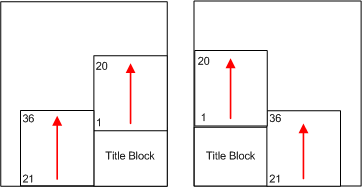

		往覆跳躍標題欄框 使零件表往覆跳躍標題欄框，如下圖所示。您必須在插入零件表之前指定標題欄框。

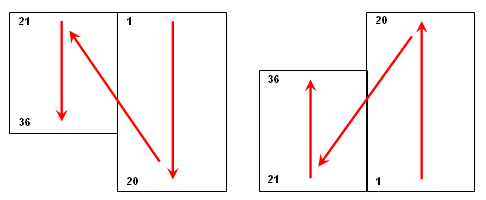

		左折繞 折繞零件表至左側，如下所示。

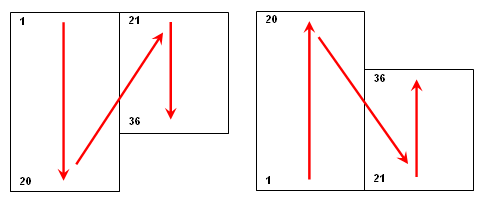

		右折繞 折繞零件表至右側，如下所示。
		列數 列數超出在相鄰方塊中指定的數目時，執行分割。
		段數 將零件表分割至指定的段數，並平均散佈資料。
還原預設 將目前製圖標準的所有設定重置為預設設定。
