您可以為整個圓形管中的流量建立自訂表示式。
建立表示式的步驟
- 在「工具區」中的「設定」頁籤上，展開一個管標示型式集合。
- 在「表示式」上按一下右鍵，然後按一下「新建」。
- 在「新表示式」對話方塊中，輸入 FLOW 做為名稱。
- 輸入以下表示式：
1.49*pi*((({Start Crown Elevation}-{Start Invert Elevation})/2)^2)*(1/0.013)*((({Start Crown Elevation}-{Start Invert Elevation})/4)^(0.6667))*(SQRT({Pipe Slope}))
- 按一下「確定」。

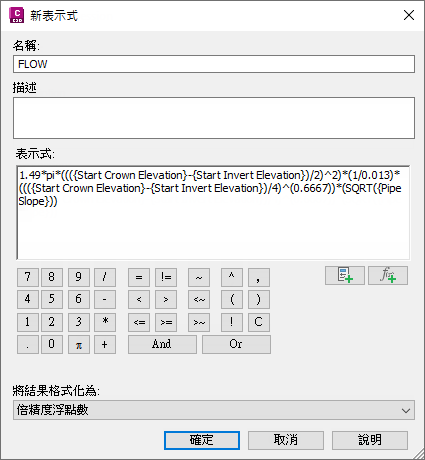

圖 11：流量表示式
((起點路拱高程 – 起點仰拱高程)/2) 項已取代管半徑。管半徑是管的具名元件，目前在此情況下不能正常使用。同樣，不要使用 {內部管直徑} 元件。
此表示式假定曼寧方程式中的「n」值為 0.013 (這是混凝土管的標準)。實際上，對於曼寧方程式中的「n」值，管已有具名元件，您可以設定該元件。然而，將該元件加入至表示式會導致非預期的結果，因此您不應將其用於此程序。
建立流量標示型式
下一步是為計畫和縱斷面建立顯示此流量值的管標示型式。圖 12 展示的範例中，此標示型式具有所有相關的水力設定：

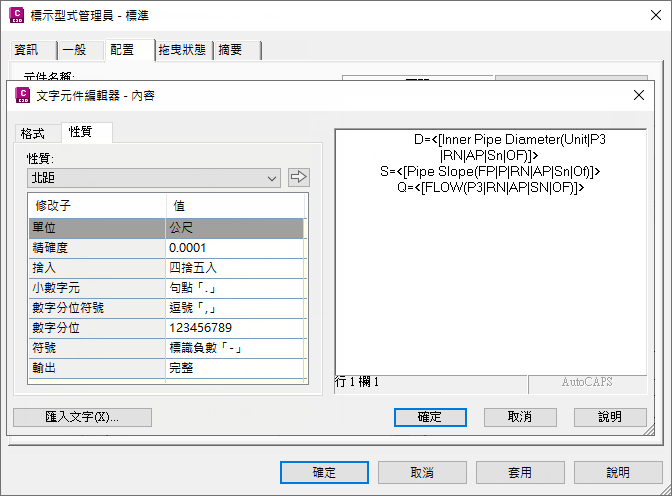

圖 12：使用文字元件編輯器顯示流量 (Q)
顯示流量用於設計目的。要製作建構計畫時，請指定更適合於製作圖面的型式。由於已建立並標示管，標示型式 DESIGN FLOW 將顯示管的流量 (Q)。
圖 13：流量標示
在可以將每個管的仰拱掣點調整到所需管容量的縱斷面視圖中，流量標示特別有效。您可能需要使用 REGEN 指令遵循仰拱提昇或降低的每個迭代以重生圖面。
您可以在 Autodesk Civil 3D 中建立管和結構表格。 現在，透過所加入的流表示式，您可以輕鬆地將管的容量加入表格。
這些表示式表明深入研究 Autodesk Civil 3D 中數學表示式功能的重要性。隨意進行一些假設，可以很容易地看出，任何稍微瞭解曼寧方程式的人均可以建立流量的表示式，並可以將該值與按設計雨水量計算的預期流量進行比較。然後，使用者可以使用此比較來協助設定管的直徑和坡度。
