透過使用曼寧方程式的數學表示式，您可以在計畫或縱斷面中標示管以顯示其流量，此流量將做為分析網路總流量的基礎。Autodesk Civil 3D 無法根據流量值 (通常以立方英呎/秒為單位表示) 設計管。但是，您可以透過該表示式根據水力學進行設計。這是創造性地將表示式與標示型式結合使用的一個很好範例，這種用法極大地改進了您的網路設計。
曼寧方程式被認為是計算管中重力流量的工程預設公式。此方程式是一個使用管的四個元件的表示式。這四個元件為：
- 流量的斷面面積 (以平方英呎為單位表示)
- 坡度 (以落差英呎比管路英呎表示)
- 水力半徑 (以英呎為單位表示，計算方法為流量斷面面積除以濕周)
- 粗糙係數 (即無單位的曼寧「n」值)。
以英制單位表示的基本方程式如下：
- Q = (1.49/n) * 面積 * (水力半徑)^(2/3) * (坡度)^(1/2)，其中 Q 為以立方英呎/秒為單位表示的流量。
假定管的理論最大流量在達到 100% 全流量時出現，圓形管的水力半徑計算可簡化為以下簡單的公式：
- 水力半徑 = 面積/周長
- 水力半徑 = pi*r^2 / 2*pi*r
- 水力半徑 = r / 2，其中 r 為以英呎為單位表示的半徑。
使用此簡化形式，可將圓形管全流量的曼寧方程式簡化為管半徑、坡度和粗糙度的函數：
- Q = (1.49/n) * pi * r^2 * (r/2)^(2/3) * (坡度)^(1/2)
顯示管元件
您可以使用旨在標示的物件基本元件，在 Autodesk Civil 3D 中構建物件標示型式。例如，可將宗地線的標示型式設置為顯示該線的方向角和距離，它們是宗地線的兩個基本元件。同樣，可將管標示型式設置為在計畫視圖或縱斷面視圖中顯示管的基本元件，例如坡度或直徑。在此基礎上更進一步，可以建立表格，其中的欄位由一系列宗地線或管的基本元件來植入。
點位高程表示式
透過標示型式，您可以根據要標示之物件的元件建立和命名數學表示式。例如，可為地形上的點位高程建立表示式，該表示式用於從實際地形高程中減去給定值。該表示式可稱為 SUBGRADE，其結構類似於：{地形高程}-2，其中地形高程為地形的元件或特定性質。

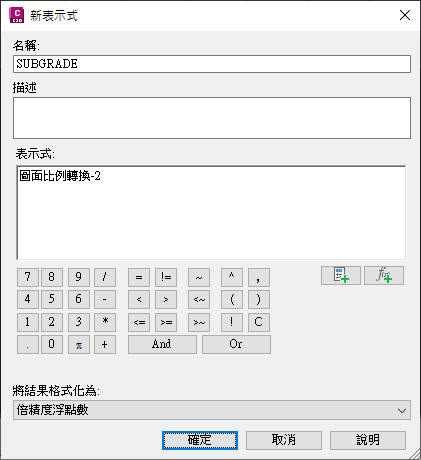

建立後，可以使用該表示式做為標示型式和表格型式的元件。只需建立點位高程地形標示型式 (採用稱為 SUBGRADE 的表示式)。使用「新表示式」對話方塊，如圖 10 所示。
圖 10：地形標示型式表示式
