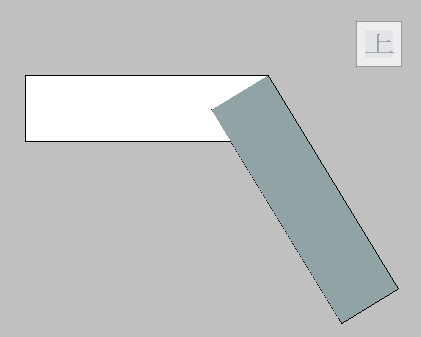

透過查看整地交點的一些範例，我們可以進一步瞭解 Autodesk Civil 3D 建立整地的方式。圖 10 展示了兩個覆疊整地的上視圖。左側的部分坡度比為 0%，右側的部分橫向坡度為 2:1、坡度比為 100% (較陡)。
圖 10：兩個相交整地的上視圖

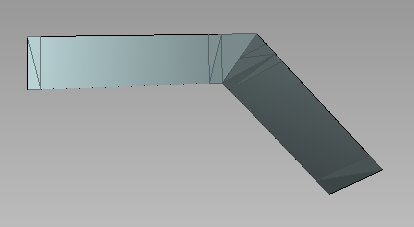

圖 11 展示了這兩個整地的側視圖，該側視圖表明其僅有一個交點。這導致兩個部分之間出現「追蹤坡度比」情況；除了轉角處的退化交點之外，這兩個整地薄片之間沒有數學相交線。
圖 11：兩個相交整地的側視圖
此範例使用擴大的坡度和坡度比來更清楚地展示問題，但是如果沿整地版形的坡度超過橫向坡度，隨時都容易發生類似問題。如果兩個整地不相交，則 Autodesk Civil 3D 可以透過對相交區域的坡度和高程進行平均來解決該問題。這在大多數情況下可以有效地變化橫向坡度，如圖 12 所示。
圖 12：兩個相交整地的計算的變化
此種情況在現實世界的整地情形中十分常見。特別是在整地至整地版形內部 (整地版形的高程各不相同) 時，此種情況會發生。類似的整地相交問題還可能在繞內部轉角進行變化時產生。
